Kabeltrommelregal Anbauregal SchrägRoll 3000x900/380 mm / 2 Achsen je 840 mm, Trommelgewicht 500 kg

Kabeltrommel-Regal SchrägRoll Anbauregal 3000 x 870 x 900 mm – zur Erweiterung Ihrer Hoch-Kabeltrommel-Lagerzeile

Mit dem Kabeltrommel-Regal SchrägRoll Anbauregal in der Hochregal-Variante mit 3.000 mm Bauhöhe erweitern Sie eine vorhandene Kabeltrommel-Lagerzeile um 2 zusätzliche Achsen für je 1 Kabeltrommel à max. 500 kg. Da sich das Anbauregal eine Stütze mit dem vorangehenden Regal teilt, sparen Sie gegenüber einem zweiten Grundregal Material, Stellfläche und Kosten. Mit der schrägen Achsaufnahme bleibt die direkte Abrollfunktion in jedem Anbaufeld erhalten – Sie können also über die gesamte Lagerzeile hinweg Kabel direkt am Lagerplatz ablängen.

Wichtiger Hinweis: Nur in Kombination mit Grundregal nutzbar

Dieses Anbauregal wird ohne zweite Stützenkonstruktion geliefert und kann nur an ein bereits vorhandenes Kabeltrommel-Regal Grundregal in gleicher Bauhöhe (Art.-Nr. 16980) angeschlossen werden. Soll das Regal frei stehen, bestellen Sie bitte stattdessen das Grundregal. Pro Grundregal lassen sich beliebig viele Anbauregale aneinanderreihen.

Auf einen Blick

• 2 zusätzliche Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
• Maximale Trommelbreite mit Zentrierung: 610 mm
• Achsdurchmesser: 42,4 mm – Standardmaß für gängige Kabeltrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen

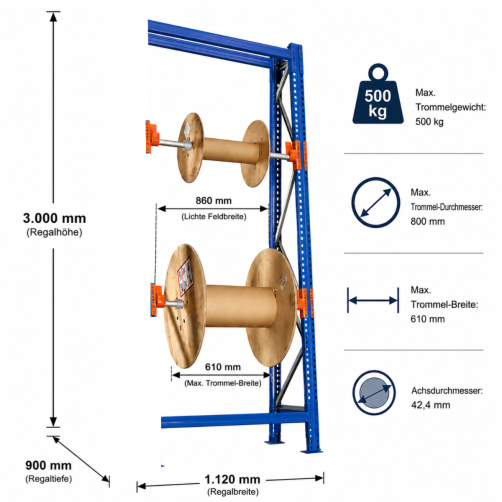

• Außenmaße H x B x T: 3.000 x 870 x 900 mm (Aufbaumaß inkl. Profil ca. 990 x 900 mm)
• Feldlast: 1.500 kg pro Anbaufeld
• Palettenregal-Konstruktion mit blauer Stütze, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Anbauregal vs. Grundregal – das ist der Unterschied

Das Anbauregal nutzt die bereits vorhandene Endstütze des Grundregals als ersten Auflagepunkt und benötigt deshalb nur eine zusätzliche Stütze statt zwei. Konkret bedeutet das: Die Aufbaubreite reduziert sich von 1.120 mm (Grundregal) auf 990 mm pro Anbaufeld – Sie gewinnen pro Anbau rund 130 mm Stellfläche und sparen die Kosten einer kompletten Stütze samt Fußplatte. Bei einer Kabeltrommellager-Zeile mit z. B. 5 Feldern entspricht das einer Einsparung von 4 Stützen gegenüber 5 einzelnen Grundregalen.

SchrägRoll – Abrollen direkt am Lagerplatz

Wie das Grundregal nutzt auch das Anbauregal die schräg angeordneten Achsaufnahmen des SchrägRoll-Systems. Damit bleibt die Abroll-Funktion in jedem Anbaufeld erhalten:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

Einheitliches Erscheinungsbild der Lagerzeile

Die Stütze in Blau, die Achsaufnahmen in RAL 2004 reinorange und das verzinkte Fachwerk sind farblich identisch zum Grundregal – Ihre Kabeltrommel-Lagerzeile wirkt durchgehend einheitlich und professionell, unabhängig von der Anzahl der Anbaufelder.

Technische Daten im Überblick

• Artikel-Nr.: 16985
• Bauart: Kabeltrommel-Regal SchrägRoll Anbauregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 3.000 x 870 x 900 mm
• Aufbaumaß inkl. Profil: ca. 990 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 860 mm
• Anzahl Achsen pro Anbaufeld: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 42,4 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 800 mm
• Max. Trommelbreite mit Zentrierung: 610 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stütze und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose
• Voraussetzung: passendes Grundregal (Art.-Nr. 16980) muss vorhanden sein

So planen Sie Ihre Kabeltrommellager-Zeile

• 1 Grundregal: 2 Achsen für 2 Kabeltrommeln
• 1 Grundregal + 1 Anbauregal: 4 Achsen für 4 Kabeltrommeln
• 1 Grundregal + 2 Anbauregale: 6 Achsen für 6 Kabeltrommeln
• 1 Grundregal + 4 Anbauregale: 10 Achsen für 10 Kabeltrommeln
• Faustregel: Jedes weitere Anbauregal ergänzt 2 Achsen und ca. 990 mm Stellbreite

Typische Einsatzbereiche

• Großhandelslager mit umfangreichem Trommelsortiment und hoher Hallenhöhe
• Kabelkonfektionierer mit hohem Materialdurchsatz und vielen parallelen Trommeln
• Industrielager mit umfangreichem Kabelbestand für Anlagenwartung und Neubau
• Telekommunikation und Glasfaserbau: erweiterte LWL- und Datenkabel-Bestände
• Sanitär- und Heizungsgroßhandel: erweiterte Verbundrohr- und Heizungsrohr-Bestände
• Energieversorger und Stadtwerke: zentrale Kabelreserve-Lager

Beliebig erweiterbar – das System wächst mit

An jedes Anbauregal können Sie wiederum ein weiteres Anbauregal anschließen – die Kabeltrommellager-Zeile lässt sich praktisch unbegrenzt fortsetzen. Sollte sich Ihr Sortiment erweitern, bestellen Sie einfach ein weiteres Anbaufeld nach.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 3.000 mm und der erheblichen Lasten durch 2 Großtrommeln à 500 kg pro Anbaufeld empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007 – das gilt für jedes einzelne Anbaufeld. Die Fußplatte ist mit entsprechenden Bohrungen versehen. Vor der Aufstellung prüfen Sie die Tragfähigkeit Ihres Hallenbodens. Bei häufiger Beladung mit Großtrommeln per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635 für die gesamte Lagerzeile.

Qualität – Made for Industry

Das Anbauregal wird wie das Grundregal in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Organisieren Sie die Kabeltrommellager-Zeile nach Verbrauchsfrequenz: Schnelldrehende A-Trommeln (häufigste Kabeltypen) im Grundregal und ersten Anbaufeld direkt neben der Konfektionierstation, B-Trommeln in mittleren Anbaufeldern, langsamdrehende C-Trommeln und Reservebestände in den hinteren Anbaufeldern. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze. Bei großen Lagerzeilen lohnt sich ein fortlaufendes Nummerierungssystem pro Achse (z. B. „KT-01-A1" bis „KT-05-A2"), das die Hinterlegung im ERP-System beschleunigt. Halten Sie vor der gesamten Beladeseite mindestens 3–4 m freie Manövrierfläche für Stapler und Trommelheber bereit.
