Kabeltrommelregal Grundregal SchrägRoll 3000x900/380 mm/ 2 Achsen je 1140 mm, Trommelgewicht 500 kg

Name: Kabeltrommelregal Grundregal SchrägRoll 3000x900/380 mm/ 2 Achsen je 1140 mm, Trommelgewicht 500 kg
Brand: SCHULTE Lagertechnik
SKU: 16981
Price: 751.38 EUR
Availability: InStock
Rating: 100 (5 reviews)

Kabeltrommelregal Grundregal SchrägRoll 3000x1170x900 mm, 3 Kabeltrommelachsen, Achsdurchmesser 60,3 mm, max. Trommelgewicht 500 kg Feldlast: 1500 Kg Neigung: 10° Feldlast: 1500 Kg Neigung: 10°

Art.-Nr.

16981

EAN

4058255038350

Maße (BxHxT)

1170x3000x900mm

Fachlast

500 kg

Fachebenen

3 Stück

Farbe

blau / orange / verzinkt

Nettopreis (zzgl. MwSt.)

751,38 € 939,23 €

-20%

-3%

-5%

-10%

Bruttopreis (inkl. 19% MwSt.)

inkl. MwSt.

894,14 € 1.117,68 €

excl. Versandkosten

Lieferzeit

30 Werktage + 2-4 Werktage Spedition

Passendes Zubehör verfügbar

Erweitern Sie Ihr Regal mit Anbauregalen, Fachböden & mehr

Zubehör ansehen

Auf Lager

24 h BEST-PREIS-GARANTIE!

• Unser Versprechen: Der beste Preis – garantiert.

Sie haben innerhalb von 24 Stunden nach dem Kauf dasselbe Fachbodenregal mit identischen Leistungen (Hersteller, Abmessungen, Tragkraft, Ausführung) anderswo günstiger gesehen? Kein Problem! Wir erstatten Ihnen nicht nur die Differenz – Sie erhalten zusätzlich 5% Rabatt auf den günstigeren Preis!

Senden Sie uns den Nachweis einfach innerhalb von 24 Stunden an:

service@schwerlastregal.de

Sichern Sie sich jetzt das beste Schwerlastregal zum garantiert besten Preis!

Produktbeschreibung

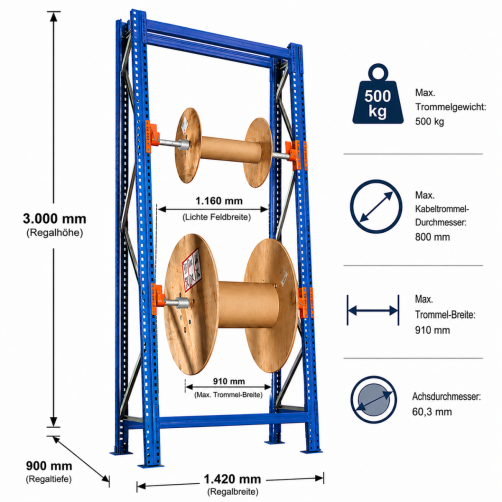

Kabeltrommel-Regal SchrägRoll Grundregal 3000 x 1170 x 900 mm – Hochregal-Variante für breite Industrietrommeln

Das Kabeltrommel-Regal SchrägRoll in der Hochregal-Variante mit breiter Holmlänge ist die professionelle Lösung für Industrieanwender mit hohen Hallendecken und breitem Großtrommel-Bestand. Mit 3.000 mm Bauhöhe, 1.160 mm Feldbreite und einem verstärkten Achsdurchmesser von 60,3 mm können Sie breite Industrietrommeln bis 910 mm Trommelbreite und 800 mm Trommeldurchmesser direkt aus dem Regal abrollen – plus erhalten Sie oberhalb der Trommelachsen zusätzlichen Stauraum für Reservetrommeln oder weiteres Lagermaterial.

Auf einen Blick

2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
Maximale Trommelbreite mit Zentrierung: 910 mm – für breite Industrietrommeln
Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
Achsdurchmesser: 60,3 mm – für stabile Aufnahme schwerer Großtrommeln
Ungebremste Ausführung – freier Lauf zum Abrollen
Außenmaße H x B x T: 3.000 x 1.170 x 900 mm (Aufbaumaß inkl. Profil ca. 1.420 x 900 mm)
Feldlast: 1.500 kg
Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Hochregal-Variante mit Industriebreite – maximale Hallenausnutzung

Diese Variante kombiniert die zusätzliche Bauhöhe von 3.000 mm mit der breiten Industrie-Holmlänge von 1.160 mm. Damit eignet sie sich besonders für:

Hohe Industriehallen ab 3,3 m Lichthöhe
Großbetriebe mit knapper Bodenfläche, aber breitem Trommelbestand
Lager, in denen oberhalb der Abrollachsen zusätzliche Reservetrommeln zwischengelagert werden sollen
Standorte, an denen Stellfläche teurer ist als Hallenhöhe

Achsdurchmesser 60,3 mm – stabil bei breiten Trommeln

Der verstärkte Achsdurchmesser von 60,3 mm bietet die nötige Durchbiegungssteifigkeit bei breiten Trommeln mit hohem Eigengewicht. Die 60-mm-Achse ist außerdem das übliche Bohrungsmaß bei Industrietrommeln dieser Größenordnung – prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

SchrägRoll – Abrollen direkt am Lagerplatz

Die schräg angeordneten Achsaufnahmen ermöglichen es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
Kabelschonende Entnahme ohne Knicke oder Verkratzen
Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Großtrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Spannungsebenen oder Materialien. So entfällt das aufwendige Umrüsten der Achse bei Sortenwechsel.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

Technische Daten im Überblick

Artikel-Nr.: 16981
Bauart: Kabeltrommel-Regal SchrägRoll Hochregal, Grundregal, einseitige Beladung
Regalsystem: Palettenregal-Konstruktion
Außenmaße H x B x T: 3.000 x 1.170 x 900 mm
Aufbaumaß inkl. Profil: ca. 1.420 mm (Breite) x 900 mm (Tiefe)
Feldbreite / Holmlänge: 1.160 mm
Anzahl Achsen: 2 Stück
Anzahl Kabeltrommelholme: 4 Stück
Achsdurchmesser: 60,3 mm
Max. Trommelgewicht pro Achse: 500 kg
Max. Trommeldurchmesser: 800 mm
Max. Trommelbreite mit Zentrierung: 910 mm
Ausführung: ungebremst (freier Lauf)
Feldlast: 1.500 kg
Holmhöhe: 80 mm
Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
Lieferzustand: demontiert, Rahmen lose

Vergleich der breiten SchrägRoll-Hochvarianten

2.000 x 1.170 mm (Art.-Nr. 16979): Höhe 2 m, Trommel-Ø bis 600 mm, Trommelbreite bis 910 mm
2.500 x 1.170 mm (Art.-Nr. 16714): Höhe 2,5 m, Trommel-Ø bis 800 mm, Trommelbreite bis 910 mm
3.000 x 1.170 mm (Art.-Nr. 16981): Höhe 3 m, Trommel-Ø bis 800 mm, Trommelbreite bis 910 mm – plus Stauraum oberhalb

Typische Einsatzbereiche

Hohe Industriehallen mit knapper Bodenfläche
Energieversorger und Stadtwerke: breite Energiekabel-Großtrommeln
Kabelkonfektionierer mit umfangreichem Industriekabel-Bestand
Telekommunikations- und Glasfaserbau: breite Datenkabel-Trommeln
Anlagenbau: Steuer- und Versorgungskabel als Großtrommel-Bestand mit Reservelagerung
Schwerindustrie und Anlagenservice: schwere Industriekabel-Trommeln

Erweiterbar als Kabeltrommellager-Zeile

Mit passenden Anbauregalen SchrägRoll in 3.000 mm Höhe und 1.170 mm Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommel-Lagerzeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 3.000 mm und der erheblichen Lasten durch 2 Großtrommeln à 500 kg empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Bei 3.000 mm Bauhöhe und Großtrommeln dieser Breite ist die Beladung ausschließlich per Stapler oder Hallenkran mit Trommelheber möglich – planen Sie mindestens 4 m freie Manövrierfläche vor der Beladeseite. Nutzen Sie die untere Achs-Position konsequent für die schnelldrehenden A-Trommeln in ergonomischer Arbeitshöhe, die obere Achs-Position für B/C-Trommeln. Der Stauraum oberhalb der Achsen eignet sich ideal für Reservetrommeln, die seltener bewegt werden. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze. Halten Sie eine zentrale Bestandsliste pro Achse – das beschleunigt Materialdisposition und Auftragsabwicklung erheblich.

Experten-Tipp

Plane vor dem Kauf die Anzahl und Größe der benötigten Trommelplätze, um das BlockRoll Kabeltrommelregal optimal auf deine Kabelsorten abzustimmen und jederzeit ein sicheres sowie effizientes Abrollen per Hand oder Abspulgerät zu gewährleisten.

Eigenschaften

BlockRoll-System mit tragfähigen Trommelachsen für einfaches Abrollen von Kabeltrommeln
Flexible Höhen- und Achspositionen für unterschiedliche Trommeldurchmesser und Lagerkonzepte
Kompatibel mit diversen Abroll- und Aufwickelhilfen für handgeführtes oder maschinelles Kabelhandling
Pulverbeschichtete oder verzinkte Oberflächen für wirksamen Korrosions- und Stoßschutz
Stabile Schwerlast-Stahlkonstruktion für hohe Tragkraft und dauerhafte Belastbarkeit

Vorteile

Bietet langfristigen Investitionsschutz durch robuste Konstruktion und widerstandsfähige Oberflächen
Ermöglicht sicheres und kontrolliertes Abwickeln von Kabeln direkt aus der Trommel
Lässt sich modular erweitern und an veränderte Lager- und Produktionsprozesse anpassen
Reduziert Materialverlust und Kabelbrüche durch schonende Lagerung und präzises Abrollen
Schafft Ordnung und Übersicht im Lager und spart wertvolle Fläche

Montage & Aufbauzeit

~120 Min

Aufbauzeit

für eine Person

Schwierigkeitsgrad

mittel–etwas schwer (3,0/5,0)

Benötigtes Werkzeug:

• Bandmaß
• Bohrmaschine
• Handschuhe
• Kunststoffhammer
• Staubsauger
• Steckschlüssel 17 mm
• Steinbohrer 10 mm

Abmessungen

3000

Höhe mm

1170

Breite mm

900

Tiefe mm

Fachebenen 3 Stück

50 mm

Material & Oberfläche

Stahlgüte Ständerrahmen S355

Stahlgüte Traversen S275

Oberfläche blau / orange / verzinkt

Materialstärke Ständerrahmen 2.0 mm

Materialstärke Traversen 1.5 mm

Tragkraft & Belastung

500 kg

Fachlast je Ebene

Gesamtkapazität: 1500 kg

Sicherheitsfaktor 1,5-fach

Max. Palettengewicht 500 kg

Konstruktion & Montage

Profilart Ständer Omega-Profil

Montageart Schraubsystem
