Kabeltrommelregal SchrägRoll Zusatzebene 1170 mm D=60,3 mm

Kabeltrommelregal SchrägRoll Zusatzebene 1170 mm – nachrüstbare zusätzliche Achse für breite Industrietrommeln

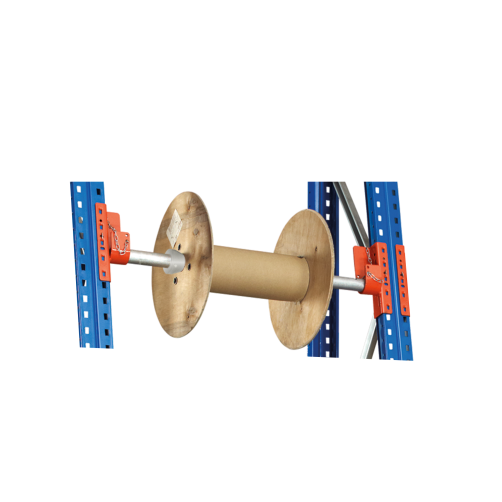

Mit der Kabeltrommelregal SchrägRoll Zusatzebene in 1.170 mm Breite erweitern Sie Ihr vorhandenes SchrägRoll-Regal mit Industrietrommel-Aufnahme um eine zusätzliche Achse – ohne kompletten Regalumbau. Die Zusatzebene wird einfach in die vorhandenen Stützen eingehängt und schafft sofort zusätzlichen Lagerplatz für eine weitere Kabeltrommel mit bis zu 500 kg Trommelgewicht und 910 mm Trommelbreite. Mit dem verstärkten Achsdurchmesser von 60,3 mm ist die Zusatzebene auf die anspruchsvollen Industrietrommel-Anwendungen ausgelegt.

Auf einen Blick

• 1 zusätzliche Kabeltrommelachse für 1 Trommel à max. 500 kg
• Achsbreite: 1.140 mm – passend zur Holmlänge 1.160 mm
• Achsdurchmesser: 60,3 mm – für stabile Aufnahme schwerer Großtrommeln
• Durchmesser Zentrierkonus: 62 mm
• Maximale Trommelbreite mit Zentrierung: 910 mm
• Fachbreite: 1.170 mm
• Achsaufnahmen in Signalfarbe RAL 2004 reinorange
• Höhe im 50-mm-Raster individuell positionierbar

Für welche SchrägRoll-Regale ist diese Zusatzebene geeignet?

Diese Zusatzebene mit Achsbreite 1.140 mm und Achsdurchmesser 60,3 mm ist passend zu allen SchrägRoll-Grundregalen und -Anbauregalen mit 1.170 mm Fachbreite:

• Kabeltrommelregal SchrägRoll Grundregal 2000 x 1170 x 900 mm (Art.-Nr. 16979)
• Kabeltrommelregal SchrägRoll Grundregal 2500 x 1170 x 900 mm (Art.-Nr. 16714)
• Kabeltrommelregal SchrägRoll Grundregal 3000 x 1170 x 900 mm (Art.-Nr. 16981)
• Sowie zu allen passenden SchrägRoll-Anbauregalen in 1.170 mm Breite

Wichtig: Für die schmale Variante (870 mm Fachbreite mit Achsdurchmesser 42,4 mm) wird die schmale Zusatzebene benötigt. Für die XXL-Variante (1.370 mm Fachbreite) eine entsprechend breitere Zusatzebene – bitte sprechen Sie uns bei Bedarf an.

Achsdurchmesser 60,3 mm – stabil bei breiten Trommeln

Der verstärkte Achsdurchmesser von 60,3 mm ist bei der Achsbreite von 1.140 mm konstruktiv erforderlich: Je länger die Achse, desto wichtiger ist ein großer Materialquerschnitt zur Durchbiegungssteifigkeit. Die 60-mm-Achse ist außerdem das übliche Bohrungsmaß bei Industrietrommeln dieser Größenordnung – prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

Maximale Höhenausnutzung durch zusätzliche Achsen

Die Standardausführung eines SchrägRoll-Grundregals liefert 2 Achsen pro Regalfeld. Mit dieser Zusatzebene erweitern Sie auf 3 oder 4 Achsen pro Feld – je nach Regalhöhe und Trommeldurchmesser:

• 2.000 mm Bauhöhe (Art.-Nr. 16979): bis zu 3 Achsen sinnvoll bei kleineren Trommeldurchmessern
• 2.500 mm Bauhöhe (Art.-Nr. 16714): bis zu 3 Achsen je nach Trommeldurchmesser bis 800 mm
• 3.000 mm Bauhöhe (Art.-Nr. 16981): bis zu 3–4 Achsen mit Reservelagerung oberhalb

Beachten Sie bei der Planung den max. Trommeldurchmesser der jeweiligen Variante (600 mm bzw. 800 mm) sowie die Feldlast von 1.500 kg pro Regalfeld als Gesamt-Limit aller Achsen zusammen.

Schnelle Nachrüstung – ohne Regalumbau

Die Zusatzebene wird einfach in die vorhandenen Stützenlochungen eingehängt – ohne Schrauben, ohne komplexen Umbau. Die Höhenposition lässt sich im 50-mm-Raster frei wählen, was eine optimale Anpassung an Ihre Trommelgrößen ermöglicht. Geübte Monteure benötigen für die Nachrüstung einer Zusatzebene rund 10–15 Minuten pro Regalfeld.

Technische Daten im Überblick

• Artikel-Nr.: 16723
• Bauart: Zusatzebene (1 Achse mit 2 Achsaufnahmen)
• Fachbreite: 1.170 mm
• Achsbreite: 1.140 mm
• Achsdurchmesser: 60,3 mm
• Durchmesser Zentrierkonus: 62 mm
• Max. Trommelgewicht: 500 kg

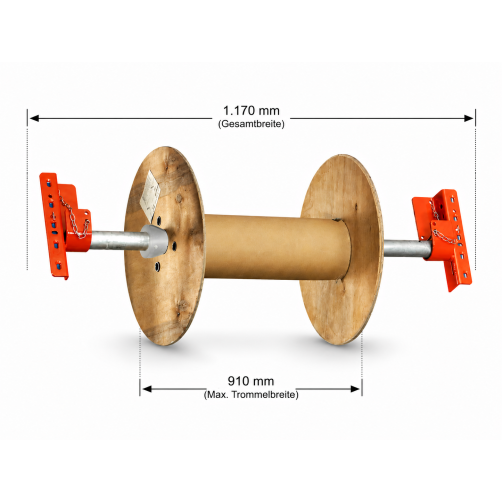

• Max. Trommelbreite mit Zentrierung: 910 mm
• Oberfläche Achsaufnahmen: RAL 2004 reinorange
• Verstellraster: 50 mm
• Kompatibilität: alle SchrägRoll-Regale mit 1.170 mm Fachbreite

Typische Einsatzbereiche

• Erweiterung bestehender SchrägRoll-Regale mit Industrietrommel-Aufnahme
• Nachrüstung bei Sortimentserweiterung um zusätzliche Großtrommel-Typen
• Energieversorger und Stadtwerke: erweiterte Kabelreserven für Reparatur und Neubau
• Kabelkonfektionierer: Kapazitätsausbau bei wachsendem Auftragsvolumen
• Industrieanlagenbau: dichtere Bevorratung von Steuer- und Versorgungskabeln
• Telekommunikations- und Glasfaserbau: erweiterte LWL- und Datenkabel-Trommel-Bestände

Erweiterung passender Kategorien

• Komplette SchrägRoll-Kabeltrommelregale als Grund- oder Anbauregale
• BlockRoll-Kabeltrommelregale als alternative Trommellagerung
• Alle Kabeltrommelregale im Überblick

Aufstellung und Sicherheitshinweise

Beachten Sie bei der Erweiterung Ihres Regals stets die Feldlast von 1.500 kg pro Regalfeld – diese darf auch bei mehr Achsen pro Feld nicht überschritten werden (max. 3 voll beladene Achsen à 500 kg pro Regalfeld). Nach jeder Nachrüstung ist die Stabilität und der korrekte Sitz der Zusatzebene zu prüfen. Die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635 schließt die Zusatzebenen mit ein.

Qualität – Made for Industry

Die Zusatzebene wird in Sundern (Sauerland) gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. 5 Jahre Gewährleistung auf Material- und Verarbeitungsfehler.

Praxis-Tipp: Planen Sie die Höhenpositionen der Zusatzebenen so, dass zwischen 2 Achsen mindestens der maximale Trommeldurchmesser plus 100 mm Manövrierreserve frei bleibt – bei 800-mm-Trommeln also mindestens 900 mm Achsabstand. Reservieren Sie die unterste Achs-Position für schnelldrehende A-Trommeln in ergonomischer Arbeitshöhe, die obere Position für seltener bewegte Reservetrommeln. Bei Industrie- und Großtrommeln dieser Größenordnung ist die Beladung der Zusatzebene ausschließlich per Stapler oder Hallenkran mit Trommelheber möglich – planen Sie ausreichend Manövrierfläche vor dem Regal ein. Eine zentrale Bestandsliste pro Achs-Position mit Trommelinhalt, Charge und Lieferdatum sichert die normativ geforderte Rückverfolgbarkeit der Kabel (z. B. nach VDE 0276 bei Mittelspannungskabeln).
