Kabeltrommelregal Grundregal SchrägRoll 2500x900/466 mm (HxBxT) 2 Achsen je 1140mm

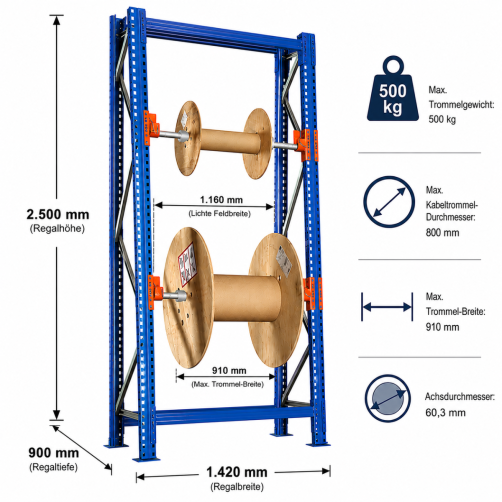

Kabeltrommel-Regal SchrägRoll Grundregal 2500 x 1170 x 900 mm – für breite Industrietrommeln bis 910 mm Breite und 800 mm Durchmesser

Das Kabeltrommel-Regal SchrägRoll in der breiten und hohen Bauvariante kombiniert maximale Trommelbreite mit erhöhter Bauhöhe – damit sind sowohl breite Industrietrommeln (bis 910 mm Trommelbreite) als auch Großtrommeln mit größerem Durchmesser (bis 800 mm) problemlos lagerbar. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, einem verstärkten Achsdurchmesser von 60,3 mm und der charakteristischen Schrägstellung der Achsaufnahmen können Sie auch große Industrietrommeln direkt am Lagerplatz drehen und Kabel ablängen.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximale Trommelbreite mit Zentrierung: 910 mm – für breite Industrietrommeln
• Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
• Achsdurchmesser: 60,3 mm – für stabile Aufnahme schwerer Großtrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen
• Außenmaße H x B x T: 2.500 x 1.170 x 900 mm (Aufbaumaß inkl. Profil ca. 1.420 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Die Kombination, die Industriekunden brauchen

Diese Variante richtet sich gezielt an Anwender, die zwei Anforderungen gleichzeitig erfüllen müssen: breite Trommeln (bis 910 mm) und große Durchmesser (bis 800 mm). Beides ist typisch für Industrietrommeln aus Energieversorgung, Anlagenbau und Großhandel, die deutlich mehr Kabelmeter pro Trommel aufnehmen als Standard-Werkstatt-Trommeln. Vorteile:

• Großtrommeln mit hohem Kabelmeter-Inhalt direkt am Lagerplatz abrollbar
• Größere Lieferanten-Trommeln passen ohne Aufwand auf die Achsen
• Weniger Trommelwechsel durch höheren Kabelvorrat pro Trommel
• Stabilität auch bei voller Beladung dank verstärkter 60,3-mm-Achse

Achsdurchmesser 60,3 mm – stabil bei breiten Großtrommeln

Der verstärkte Achsdurchmesser von 60,3 mm sorgt für die nötige Durchbiegungssteifigkeit bei breiten Trommeln mit hohem Gewicht. Die 60-mm-Achse ist außerdem das übliche Bohrungsmaß bei Industrietrommeln dieser Größenordnung – prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

SchrägRoll – Abrollen direkt am Lagerplatz

Das SchrägRoll-System ermöglicht es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Großtrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Farben oder Materialien. So entfällt das aufwendige Umrüsten der Achse bei Sortenwechsel.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

Technische Daten im Überblick

• Artikel-Nr.: 16714
• Bauart: Kabeltrommel-Regal SchrägRoll, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 2.500 x 1.170 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.420 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 1.160 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 60,3 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 800 mm
• Max. Trommelbreite mit Zentrierung: 910 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

Welche Variante passt zu Ihren Trommeln?

Innerhalb der SchrägRoll-Serie unterscheiden sich die Modelle in Höhe, Feldbreite und Achsdurchmesser:

• 2.000 x 870 mm (Art.-Nr. 16978): Höhe 2 m, Trommel-Ø bis 600 mm, Trommelbreite bis 610 mm, Achse Ø 42,4 mm
• 2.500 x 870 mm (Art.-Nr. 16713): Höhe 2,5 m, Trommel-Ø bis 800 mm, Trommelbreite bis 610 mm, Achse Ø 42,4 mm
• 2.500 x 1.170 mm (Art.-Nr. 16714): Höhe 2,5 m, Trommel-Ø bis 800 mm, Trommelbreite bis 910 mm, Achse Ø 60,3 mm
• 3.000 x 870 mm (Art.-Nr. 16980): Höhe 3 m, Trommel-Ø bis 800 mm, Trommelbreite bis 610 mm, Achse Ø 42,4 mm

Faustregel: Bei Trommeln mit Breite über 600 mm UND Durchmesser über 600 mm ist diese Variante die richtige Wahl.

Typische Einsatzbereiche

• Industriebetriebe mit Großtrommel-Bezug direkt vom Hersteller
• Energieversorger und Stadtwerke: breite Energiekabel-Großtrommeln
• Kabelkonfektionierer mit Industriekabel-Bestand
• Telekommunikations- und Glasfaserbau: breite Datenkabel-Trommeln in größeren Längen
• Anlagenbau: Steuer- und Versorgungskabel als Großtrommel-Bestand
• Schwerindustrie und Anlagenservice: schwere Industriekabel-Trommeln

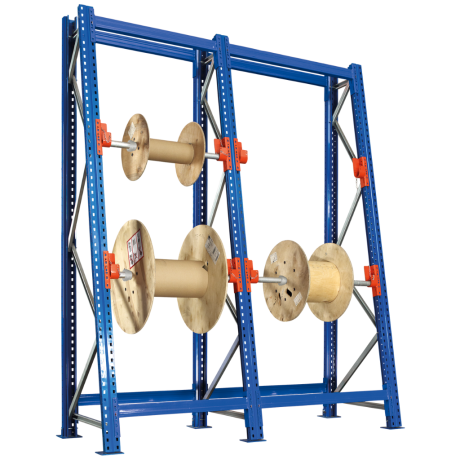

Erweiterbar als Großtrommel-Lagerzeile

Mit passenden Anbauregalen SchrägRoll in gleicher Bauhöhe und Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommel-Lagerzeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.500 mm und der Lasten durch 2 Großtrommeln à 500 kg empfehlen wir eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Großtrommeln dieser Dimensionen werden in der Regel per Stapler oder Hallenkran mit Trommelheber gehandhabt – planen Sie vor der Beladeseite mindestens 3–4 m freie Manövrierfläche. Prüfen Sie unbedingt den Bohrungsdurchmesser Ihrer Trommeln: Diese Variante mit 60,3-mm-Achse passt nur zu Trommeln mit ca. 60-mm-Achsbohrung (verbreitet bei Industrietrommeln). Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze. Bei häufiger Abrollung lohnt sich zusätzlich ein Kabelabroller mit Längenmesseinrichtung in unmittelbarer Nähe.
