Kabeltrommelregal Grundregal SchrägRoll 2000x900/553 mm, 2 Achsen je 1140mm, Trommelgewicht 500 kg

Name: Kabeltrommelregal Grundregal SchrägRoll 2000x900/553 mm, 2 Achsen je 1140mm, Trommelgewicht 500 kg
Brand: SCHULTE Lagertechnik
SKU: 16979
Price: 671.48 EUR
Availability: InStock
Rating: 100 (5 reviews)

Kabeltrommelregal Grundregal SchrägRoll 2000x1170x900 mm, 2 Kabeltrommelachsen, Achsdurchmesser 60,3 mm, max. Trommelgewicht 500 kg Feldlast: 1500 Kg Neigung: 10° Feldlast: 1500 Kg Neigung: 10°

Art.-Nr.

16979

EAN

4058255038237

Maße (BxHxT)

1170x2000x900mm

Fachlast

500 kg

Fachebenen

2 Stück

Farbe

blau / orange / verzinkt

Nettopreis (zzgl. MwSt.)

671,48 € 839,35 €

-20%

-3%

-5%

-10%

Bruttopreis (inkl. 19% MwSt.)

inkl. MwSt.

799,06 € 998,83 €

excl. Versandkosten

Lieferzeit

30 Werktage + 2-4 Werktage Spedition

Passendes Zubehör verfügbar

Erweitern Sie Ihr Regal mit Anbauregalen, Fachböden & mehr

Zubehör ansehen

Auf Lager

24 h BEST-PREIS-GARANTIE!

• Unser Versprechen: Der beste Preis – garantiert.

Sie haben innerhalb von 24 Stunden nach dem Kauf dasselbe Fachbodenregal mit identischen Leistungen (Hersteller, Abmessungen, Tragkraft, Ausführung) anderswo günstiger gesehen? Kein Problem! Wir erstatten Ihnen nicht nur die Differenz – Sie erhalten zusätzlich 5% Rabatt auf den günstigeren Preis!

Senden Sie uns den Nachweis einfach innerhalb von 24 Stunden an:

service@schwerlastregal.de

Sichern Sie sich jetzt das beste Schwerlastregal zum garantiert besten Preis!

Produktbeschreibung

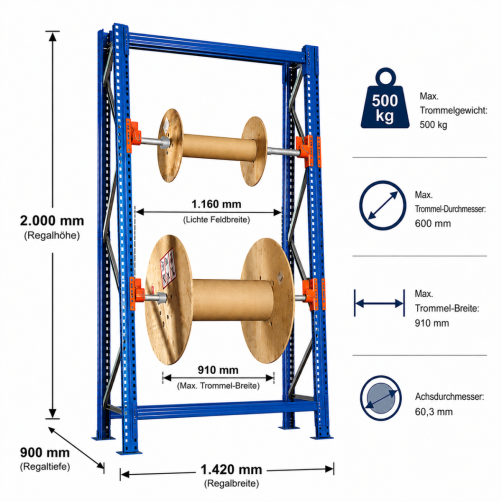

Kabeltrommel-Regal SchrägRoll Grundregal 2000 x 1170 x 900 mm – für breite Industrietrommeln bis 910 mm Trommelbreite

Das Kabeltrommel-Regal SchrägRoll in der breiten Bauvariante ist die professionelle Lösung für Elektrogroßhandel, Kabelfertiger und Industriebetriebe, die breite Kabeltrommeln mit Trommelbreiten bis 910 mm direkt aus dem Regal abrollen möchten. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, einem größeren Achsdurchmesser von 60,3 mm und der charakteristischen Schrägstellung der Achsaufnahmen können Sie auch breite Industrietrommeln direkt am Lagerplatz drehen und Kabel ablängen – ohne die Trommel zum Abrollplatz transportieren zu müssen.

Auf einen Blick

2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
Maximale Trommelbreite mit Zentrierung: 910 mm – auch für breite Industrietrommeln
Maximaler Trommeldurchmesser: 600 mm
Achsdurchmesser: 60,3 mm – für stabile Aufnahme schwerer Großtrommeln
Ungebremste Ausführung – freier Lauf zum Abrollen
Außenmaße H x B x T: 2.000 x 1.170 x 900 mm (Aufbaumaß inkl. Profil ca. 1.420 x 900 mm)
Feldlast: 1.500 kg
Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

XL-Breite und stärkere Achse – für Industrietrommeln

Diese Variante hebt sich von den Standard-Modellen durch zwei wesentliche Merkmale ab: die größere Feldbreite von 1.160 mm und den verstärkten Achsdurchmesser von 60,3 mm. Damit eignet sich das Regal besonders für:

Industrietrommeln mit größerer Trommelbreite und entsprechend höherem Kabelinhalt pro Trommel
Schwerere Kabeltypen wie NYY-J 5x16 mm² und stärker, bei denen jede Trommel mehr Kabelvolumen aufnimmt
Standard-Industrietrommeln mit 60-mm-Achsbohrung (in der Elektroindustrie verbreitet)
Anwendungen mit hohen Anforderungen an Stabilität und Dauerlauf der Achse

Achsdurchmesser 60,3 mm – stabiler bei schweren Trommeln

Im Vergleich zum Standard-Achsdurchmesser von 42,4 mm bietet die 60,3-mm-Achse einen erheblich größeren Materialquerschnitt und damit deutlich höhere Durchbiegungssteifigkeit – wichtig bei breiten Trommeln mit Trommelbreiten bis 910 mm. Prüfen Sie vor dem Kauf, ob Ihre Trommelaufnahme den passenden Bohrungsdurchmesser hat (häufig 60-mm-Standard bei Industrietrommeln).

SchrägRoll – Abrollen direkt am Lagerplatz

Das SchrägRoll-System ermöglicht es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
Kabelschonende Entnahme ohne Knicke oder Verkratzen
Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Kabeltrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Farben oder Materialien. So entfällt das Umrüsten der Achse bei Sortenwechsel.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

Technische Daten im Überblick

Artikel-Nr.: 16979
Bauart: Kabeltrommel-Regal SchrägRoll, Grundregal, einseitige Beladung
Regalsystem: Palettenregal-Konstruktion
Außenmaße H x B x T: 2.000 x 1.170 x 900 mm
Aufbaumaß inkl. Profil: ca. 1.420 mm (Breite) x 900 mm (Tiefe)
Feldbreite / Holmlänge: 1.160 mm
Anzahl Achsen: 2 Stück
Anzahl Kabeltrommelholme: 4 Stück
Achsdurchmesser: 60,3 mm
Max. Trommelgewicht pro Achse: 500 kg
Max. Trommeldurchmesser: 600 mm
Max. Trommelbreite mit Zentrierung: 910 mm
Ausführung: ungebremst (freier Lauf)
Feldlast: 1.500 kg
Holmhöhe: 80 mm
Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
Lieferzustand: demontiert, Rahmen lose

Wann diese Variante – wann die Standardvariante?

Standardvariante 870 mm Breite, Achse Ø 42,4 mm, Trommelbreite bis 610 mm – für gängige Werkstatt- und Großhandel-Trommeln
Diese XL-Variante 1.170 mm Breite, Achse Ø 60,3 mm, Trommelbreite bis 910 mm – für breite Industrietrommeln und schwerere Anwendungen

Faustregel: Bei Trommelbreiten über 600 mm oder Trommelachsen mit 60-mm-Bohrung ist die XL-Variante die einzig passende Wahl.

Typische Einsatzbereiche

Industriebetriebe mit Großtrommel-Bezug direkt vom Hersteller
Energieversorger und Stadtwerke: Energiekabel-Großtrommeln
Kabelkonfektionierer mit Industriekabel-Bestand
Telekommunikations- und Glasfaserbau: breite Datenkabel-Trommeln
Anlagenbau: Steuer- und Versorgungskabel in größeren Längeneinheiten
Schweißfachgeschäfte: breite Schweißdraht-Trommeln

Erweiterbar als Kabeltrommellager-Zeile

Mit passenden Anbauregalen SchrägRoll in 1.170 mm Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommellager-Zeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.000 mm und der Lasten durch 2 Großtrommeln à 500 kg empfehlen wir eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Prüfen Sie vor dem Kauf unbedingt den Bohrungsdurchmesser der von Ihnen verwendeten Kabeltrommeln – diese XL-Variante mit 60,3-mm-Achse passt nur zu Trommeln mit ca. 60-mm-Achsbohrung (verbreitet bei Industrietrommeln). Bei Werkstatt-Standardtrommeln mit 42-mm-Bohrung ist die Standardvariante (Art.-Nr. 16978) die richtige Wahl. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand. Halten Sie vor der Beladeseite mindestens 3–4 m freie Manövrierfläche für Stapler oder Trommelheber bereit – bei breiten Großtrommeln ist Platz zum Manövrieren besonders wichtig.

Experten-Tipp

Plane vor dem Kauf die Anzahl und Größe der benötigten Trommelplätze, um das BlockRoll Kabeltrommelregal optimal auf deine Kabelsorten abzustimmen und jederzeit ein sicheres sowie effizientes Abrollen per Hand oder Abspulgerät zu gewährleisten.

Eigenschaften

BlockRoll-System mit tragfähigen Trommelachsen für einfaches Abrollen von Kabeltrommeln
Flexible Höhen- und Achspositionen für unterschiedliche Trommeldurchmesser und Lagerkonzepte
Kompatibel mit diversen Abroll- und Aufwickelhilfen für handgeführtes oder maschinelles Kabelhandling
Pulverbeschichtete oder verzinkte Oberflächen für wirksamen Korrosions- und Stoßschutz
Stabile Schwerlast-Stahlkonstruktion für hohe Tragkraft und dauerhafte Belastbarkeit

Vorteile

Bietet langfristigen Investitionsschutz durch robuste Konstruktion und widerstandsfähige Oberflächen
Ermöglicht sicheres und kontrolliertes Abwickeln von Kabeln direkt aus der Trommel
Lässt sich modular erweitern und an veränderte Lager- und Produktionsprozesse anpassen
Reduziert Materialverlust und Kabelbrüche durch schonende Lagerung und präzises Abrollen
Schafft Ordnung und Übersicht im Lager und spart wertvolle Fläche

Montage & Aufbauzeit

~104 Min

Aufbauzeit

für eine Person

Schwierigkeitsgrad

mittel–etwas schwer (3,0/5,0)

Benötigtes Werkzeug:

• Bandmaß
• Bohrmaschine
• Handschuhe
• Kunststoffhammer
• Staubsauger
• Steckschlüssel 17 mm
• Steinbohrer 10 mm

Abmessungen

2000

Höhe mm

1170

Breite mm

900

Tiefe mm

Fachebenen 2 Stück

50 mm

Material & Oberfläche

Stahlgüte Ständerrahmen S355

Stahlgüte Traversen S275

Oberfläche blau / orange / verzinkt

Materialstärke Ständerrahmen 2.0 mm

Materialstärke Traversen 1.5 mm

Tragkraft & Belastung

500 kg

Fachlast je Ebene

Gesamtkapazität: 1500 kg

Sicherheitsfaktor 1,5-fach

Max. Palettengewicht 500 kg

Konstruktion & Montage

Profilart Ständer Omega-Profil

Montageart Schraubsystem
