Kabeltrommelregal Grundregal SchrägRoll 3000x900/380 mm/ 2 Achsen je 1340 mm, Trommelgewicht 500 kg

Kabeltrommel-Regal SchrägRoll XXL Hochregal 3000 x 1370 x 900 mm – das Top-Modell für breiteste Industrie-Großtrommeln

Das Kabeltrommel-Regal SchrägRoll XXL Hochregal ist das Top-Modell der gesamten SchrägRoll-Serie: Mit 3.000 mm Bauhöhe, 1.360 mm Holmlänge, verstärktem Achsdurchmesser von 60,3 mm und einer maximalen Trommelbreite von 1.110 mm bei 800 mm Trommeldurchmesser deckt diese Variante die anspruchsvollsten Großtrommel-Anwendungen ab. Ideal für Energieversorger, Anlagenbauer und Großindustrie mit hohen Hallendecken, breiten Großtrommeln und gleichzeitigem Bedarf nach maximaler Hallenflächen-Ausnutzung.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximale Trommelbreite mit Zentrierung: 1.110 mm – Spitzenwert der SchrägRoll-Serie
• Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
• Achsdurchmesser: 60,3 mm – stabile Aufnahme schwerer Großtrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen

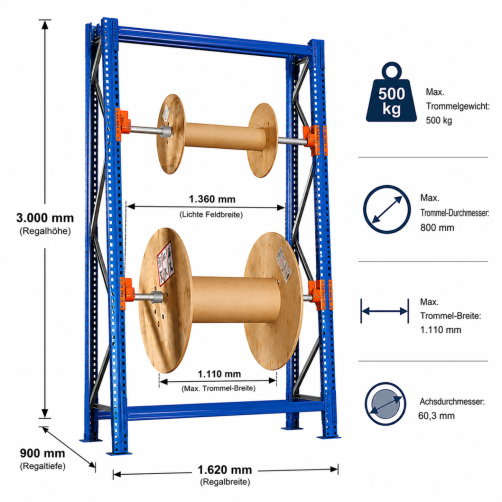

• Außenmaße H x B x T: 3.000 x 1.370 x 900 mm (Aufbaumaß inkl. Profil ca. 1.620 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Das Top-Modell der SchrägRoll-Serie

Diese XXL-Hochregal-Variante kombiniert alle Spitzenwerte der SchrägRoll-Serie in einem Modell: maximale Trommelbreite (1.110 mm), maximaler Trommeldurchmesser (800 mm), maximale Bauhöhe (3.000 mm). Ideal für:

• Mittel- und Hochspannungs-Energiekabel auf breitesten Werkstrommeln
• Industriekabel mit Großquerschnitt und entsprechend großer Trommeldimension
• Bahnstrom- und Verkehrsinfrastrukturkabel
• Schiffbau, Offshore-Industrie und Anlagenbau
• Hohe Industriehallen mit knapper Stellfläche
• Anwender, die oberhalb der Abrollachsen Reservetrommeln zwischenlagern

Achsdurchmesser 60,3 mm – stabil bei größten Trommeln

Bei der Holmlänge von 1.360 mm und Trommelbreiten bis 1.110 mm ist die verstärkte 60,3-mm-Achse konstruktiv erforderlich – sie bietet die notwendige Durchbiegungssteifigkeit auch bei Großtrommeln mit hohem Eigengewicht. Die 60-mm-Achse ist das übliche Bohrungsmaß bei Industrie-Großtrommeln dieser Größenordnung. Prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

SchrägRoll – Abrollen direkt am Lagerplatz

Auch bei der größten Variante bleibt die direkte Abroll-Funktion erhalten: Die schräg angeordneten Achsaufnahmen ermöglichen es, die Großtrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Großtrommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Großtrommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Großtrommeln parallel bestücken – etwa unterschiedliche Spannungsebenen, Kabelquerschnitte oder Materialien. So entfällt das aufwendige Umrüsten der Achse bei Sortenwechsel, und Sie können verschiedene Aufträge direkt nacheinander bearbeiten.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

Technische Daten im Überblick

• Artikel-Nr.: 16982
• Bauart: Kabeltrommel-Regal SchrägRoll XXL Hochregal, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 3.000 x 1.370 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.620 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 1.360 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 60,3 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 800 mm
• Max. Trommelbreite mit Zentrierung: 1.110 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

Die Spitze der SchrägRoll-Serie

• 2.000 x 1.370 mm (Art.-Nr. 16983): Höhe 2 m, Trommel-Ø bis 600 mm, Trommelbreite bis 1.110 mm
• 2.500 x 1.370 mm (Art.-Nr. 16715): Höhe 2,5 m, Trommel-Ø bis 800 mm, Trommelbreite bis 1.110 mm
• 3.000 x 1.370 mm (Art.-Nr. 16982): Höhe 3 m, Trommel-Ø bis 800 mm, Trommelbreite bis 1.110 mm – das Top-Modell mit zusätzlichem Stauraum oberhalb

Typische Einsatzbereiche

• Energieversorger und Stadtwerke: Mittel- und Hochspannungs-Energiekabel-Großtrommeln
• Industrieanlagenbau: Großquerschnitt-Steuer- und Versorgungskabel mit Reservebestand
• Telekommunikations-Großbau: breite Datenkabel- und Glasfaser-Großtrommeln
• Bahn- und Verkehrsinfrastruktur: Energie- und Signalkabel-Großtrommeln
• Schiffbau und Offshore-Industrie: Spezialkabel-Großtrommeln
• Schwerindustrie: schwerste Industriekabel-Trommeln mit Reservelagerung
• Großhandel mit ausreichender Hallenhöhe und hohem Reservebedarf

Erweiterbar als Großtrommel-Lagerzeile

Mit passenden Anbauregalen SchrägRoll XXL Hochregal in gleicher Bauhöhe und Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Großtrommel-Lagerzeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 3.000 mm und der erheblichen Lasten durch 2 schwere Großtrommeln à 500 kg empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635. Vor der Aufstellung prüfen Sie unbedingt die Tragfähigkeit Ihres Hallenbodens – bei voller Belegung mit 2 Großtrommeln à 500 kg auf einem Stellplatz von rund 1,5 m² entsteht eine Bodenpressung von mehr als 670 kg/m².

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Bei diesem Top-Modell ist die Beladung ausschließlich per Stapler mit ausreichender Hubhöhe und passendem Trommelheber-Anbaugerät möglich. Planen Sie deshalb vor der Beladeseite mindestens 4 m freie Manövrierfläche und stellen Sie sicher, dass Ihr Stapler die erforderliche Hubkraft (Großtrommeln können je nach Kabeltyp 500 kg und mehr wiegen) und Reichweite besitzt. Nutzen Sie die untere Achs-Position für schnelldrehende A-Trommeln in ergonomischer Arbeitshöhe, die obere Achs-Position und den Stauraum oberhalb für B/C-Trommeln und Reservebestände. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt, Spannungsebene, Charge und Restmeter-Stand – bei Mittel- und Hochspannungskabeln ist die Hinterlegung von Charge und Prüfprotokoll am Lagerplatz oft normativ vorgeschrieben (z. B. nach VDE 0276). Eine zentrale digitale Bestandsliste pro Achs-Position mit Trommelinhalt, Charge, Lieferant und Lieferdatum sichert die normativ geforderte Rückverfolgbarkeit der Kabel und beschleunigt die Materialdisposition erheblich.
