Kabeltrommelregal SchrägRoll Zusatzebene 1370 mm D=60,3 mm

Kabeltrommelregal SchrägRoll Zusatzebene XXL 1370 mm – nachrüstbare zusätzliche Achse für breiteste Industrie-Großtrommeln

Mit der Kabeltrommelregal SchrägRoll Zusatzebene XXL in 1.370 mm Breite erweitern Sie Ihr vorhandenes SchrägRoll-XXL-Regal für breiteste Großtrommeln um eine zusätzliche Achse – ohne kompletten Regalumbau. Die Zusatzebene wird einfach in die vorhandenen Stützen eingehängt und schafft sofort zusätzlichen Lagerplatz für eine weitere Großtrommel mit bis zu 500 kg Trommelgewicht und einer Trommelbreite von bis zu 1.110 mm. Mit dem verstärkten Achsdurchmesser von 60,3 mm ist die Zusatzebene auf die anspruchsvollsten Großtrommel-Anwendungen in Energieversorgung, Anlagenbau und Schwerindustrie ausgelegt.

Auf einen Blick

• 1 zusätzliche Kabeltrommelachse für 1 Großtrommel à max. 500 kg
• Achsbreite: 1.340 mm – passend zur Holmlänge 1.360 mm
• Achsdurchmesser: 60,3 mm – stabile Aufnahme schwerer Großtrommeln
• Durchmesser Zentrierkonus: 62 mm

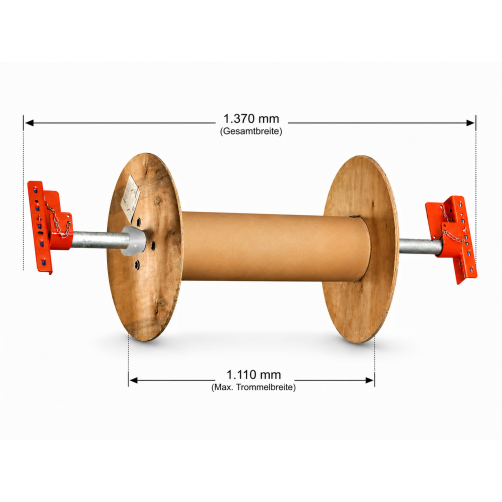

• Maximale Trommelbreite mit Zentrierung: 1.110 mm – Spitzenwert der SchrägRoll-Serie
• Fachbreite: 1.370 mm
• Achsaufnahmen in Signalfarbe RAL 2004 reinorange
• Höhe im 50-mm-Raster individuell positionierbar

Für welche SchrägRoll-Regale ist diese Zusatzebene geeignet?

Diese Zusatzebene XXL mit Achsbreite 1.340 mm und Achsdurchmesser 60,3 mm ist passend zu allen SchrägRoll-Grundregalen und -Anbauregalen mit 1.370 mm Fachbreite:

• Kabeltrommelregal SchrägRoll XXL Grundregal 2000 x 1370 x 900 mm (Art.-Nr. 16983)
• Kabeltrommelregal SchrägRoll XXL Grundregal 2500 x 1370 x 900 mm (Art.-Nr. 16715)
• Kabeltrommelregal SchrägRoll XXL Grundregal 3000 x 1370 x 900 mm (Art.-Nr. 16982)
• Sowie zu allen passenden SchrägRoll-XXL-Anbauregalen in 1.370 mm Breite

Wichtig: Für die schmaleren Varianten (870 mm oder 1.170 mm Fachbreite) sind andere Zusatzebenen erforderlich – bitte beachten Sie die jeweilige Holmlänge und den Achsdurchmesser Ihres bestehenden Regals.

Achsdurchmesser 60,3 mm – stabil bei breitesten Trommeln

Bei der Achsbreite von 1.340 mm und Trommelbreiten bis 1.110 mm ist die verstärkte 60,3-mm-Achse konstruktiv erforderlich: Sie bietet die notwendige Durchbiegungssteifigkeit auch bei Großtrommeln mit hohem Eigengewicht. Die 60-mm-Achse ist das übliche Bohrungsmaß bei Industrie-Großtrommeln dieser Größenordnung – prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

Maximale Höhenausnutzung durch zusätzliche Achsen

Die Standardausführung eines SchrägRoll-XXL-Grundregals liefert 2 Achsen pro Regalfeld. Mit dieser Zusatzebene erweitern Sie auf 3 Achsen pro Feld – je nach Regalhöhe und Trommeldurchmesser:

• 2.000 mm Bauhöhe (Art.-Nr. 16983): 1 zusätzliche Achse möglich bei Trommeldurchmessern bis 600 mm
• 2.500 mm Bauhöhe (Art.-Nr. 16715): 1 zusätzliche Achse je nach Trommeldurchmesser bis 800 mm
• 3.000 mm Bauhöhe (Art.-Nr. 16982): 1–2 zusätzliche Achsen mit Reservelagerung oberhalb

Beachten Sie bei der Planung den max. Trommeldurchmesser der jeweiligen Variante (600 mm bzw. 800 mm) sowie die Feldlast von 1.500 kg pro Regalfeld als Gesamt-Limit aller Achsen zusammen (max. 3 voll beladene Achsen à 500 kg).

Schnelle Nachrüstung – ohne Regalumbau

Die Zusatzebene wird einfach in die vorhandenen Stützenlochungen eingehängt – ohne Schrauben, ohne komplexen Umbau. Die Höhenposition lässt sich im 50-mm-Raster frei wählen, was eine flexible Anpassung an Ihre Großtrommel-Größen ermöglicht.

Technische Daten im Überblick

• Artikel-Nr.: 16724
• Bauart: Zusatzebene XXL (1 Achse mit 2 Achsaufnahmen)
• Fachbreite: 1.370 mm
• Achsbreite: 1.340 mm
• Achsdurchmesser: 60,3 mm
• Durchmesser Zentrierkonus: 62 mm
• Max. Trommelgewicht: 500 kg
• Max. Trommelbreite mit Zentrierung: 1.110 mm
• Oberfläche Achsaufnahmen: RAL 2004 reinorange
• Verstellraster: 50 mm
• Kompatibilität: alle SchrägRoll-XXL-Regale mit 1.370 mm Fachbreite

Typische Einsatzbereiche

• Erweiterung bestehender SchrägRoll-XXL-Regale mit Großtrommel-Aufnahme
• Energieversorger und Stadtwerke: zusätzliche Kapazität für Mittel- und Hochspannungs-Energiekabel-Großtrommeln
• Industrieanlagenbau: dichtere Bevorratung von Großquerschnitt-Steuer- und Versorgungskabeln
• Telekommunikations-Großbau: erweiterte Bevorratung breiter Datenkabel- und Glasfaser-Großtrommeln
• Bahn- und Verkehrsinfrastruktur: zusätzliche Achsen für Energie- und Signalkabel-Großtrommeln
• Schiffbau und Offshore-Industrie: Erweiterung für Spezialkabel-Großtrommeln
• Schwerindustrie und Anlagenservice: zusätzliche Trommellagerplätze für Reservebestand

Erweiterung passender Kategorien

• Komplette SchrägRoll-Kabeltrommelregale als Grund- oder Anbauregale
• BlockRoll-Kabeltrommelregale als alternative Trommellagerung
• Alle Kabeltrommelregale im Überblick

Aufstellung und Sicherheitshinweise

Beachten Sie bei der Erweiterung Ihres Regals stets die Feldlast von 1.500 kg pro Regalfeld – diese darf auch bei mehr Achsen pro Feld nicht überschritten werden (max. 3 voll beladene Achsen à 500 kg pro Regalfeld). Nach jeder Nachrüstung ist die Stabilität und der korrekte Sitz der Zusatzebene zu prüfen. Die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635 schließt die Zusatzebenen mit ein.

Qualität – Made for Industry

Die Zusatzebene wird in Sundern (Sauerland) gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. 5 Jahre Gewährleistung auf Material- und Verarbeitungsfehler.

Praxis-Tipp: Planen Sie die Höhenpositionen der Zusatzebenen so, dass zwischen 2 Achsen mindestens der maximale Trommeldurchmesser plus 100 mm Manövrierreserve frei bleibt – bei 800-mm-Großtrommeln also mindestens 900 mm Achsabstand. Bei Großtrommeln dieser XXL-Dimension ist die Beladung der Zusatzebene ausschließlich per Stapler mit Trommelheber-Anbaugerät möglich – stellen Sie sicher, dass Ihr Stapler die erforderliche Hubkraft und Reichweite für die jeweilige Achsposition besitzt. Reservieren Sie die untere Achs-Position für schnelldrehende A-Trommeln in ergonomischer Arbeitshöhe, die obere Position für seltener bewegte Reservetrommeln. Bei Mittel- und Hochspannungs-Energiekabeln empfehlen wir die Hinterlegung von Charge, Querschnitt, Spannungsebene und Prüfprotokoll pro Achs-Position auf einer Magnettafel an der Stütze – das ist in vielen Anwendungen nach VDE 0276 vorgeschrieben und sichert die Rückverfolgbarkeit der Kabel.
