Kabeltrommelregal Grundregal SchrägRoll 2000x900/553 mm, 2 Achsen je 1340mm, Trommelgewicht 500 kg

Kabeltrommel-Regal SchrägRoll XXL Grundregal 2000 x 1370 x 900 mm – für breiteste Industrietrommeln bis 1.110 mm Trommelbreite

Das Kabeltrommel-Regal SchrägRoll in der XXL-Bauvariante ist die professionelle Lösung für Industrieanwender, Energieversorger und Kabelfertiger, die besonders breite Großtrommeln direkt aus dem Regal abrollen möchten. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, einem verstärkten Achsdurchmesser von 60,3 mm und einer maximalen Trommelbreite von 1.110 mm ist diese Variante die größte der SchrägRoll-Serie – ausgelegt für Großtrommeln, die in Energieversorgung, Telekommunikation und Schwerindustrie typisch sind.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximale Trommelbreite mit Zentrierung: 1.110 mm – Spitzenwert der SchrägRoll-Serie
• Maximaler Trommeldurchmesser: 600 mm
• Achsdurchmesser: 60,3 mm – stabile Aufnahme schwerer Großtrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen
• Außenmaße H x B x T: 2.000 x 1.370 x 900 mm (Aufbaumaß inkl. Profil ca. 1.620 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

XXL-Breite – für die breitesten Industrietrommeln am Markt

Mit einer maximalen Trommelbreite von 1.110 mm geht diese Variante deutlich über das gängige Standardmaß hinaus. Sie eignet sich besonders für:

• Energiekabel-Großtrommeln aus dem Mittelspannungs- und Niederspannungsnetz
• Schwere Industriekabel mit großem Querschnitt (z. B. ab NYY-J 5x25 mm² und stärker)
• Telekommunikations-Großtrommeln mit hohem Adernanzahl
• Sondertrommeln aus dem Anlagenbau und Schiffbau
• Werkstrommeln in der Energiebranche, Bahnstrominfrastruktur und Versorgungsindustrie

Achsdurchmesser 60,3 mm – stabil bei breiten Trommeln

Der verstärkte Achsdurchmesser von 60,3 mm ist bei der XXL-Breite von 1.370 mm Holmlänge konstruktiv erforderlich: Je länger die Achse, desto wichtiger ist ein großer Materialquerschnitt zur Durchbiegungssteifigkeit. Die 60-mm-Achse ist außerdem das übliche Bohrungsmaß bei Industrietrommeln dieser Größenordnung – prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

SchrägRoll – Abrollen direkt am Lagerplatz

Auch bei der XXL-Variante bleibt die direkte Abroll-Funktion erhalten: Die schräg angeordneten Achsaufnahmen ermöglichen es, die Großtrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Großtrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Spannungsebenen oder Materialien. So entfällt das aufwendige Umrüsten der Achse bei Sortenwechsel.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

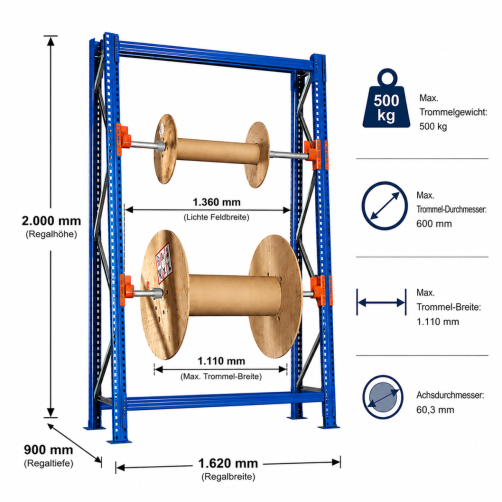

Technische Daten im Überblick

• Artikel-Nr.: 16983
• Bauart: Kabeltrommel-Regal SchrägRoll XXL, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 2.000 x 1.370 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.620 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 1.360 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 60,3 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 600 mm
• Max. Trommelbreite mit Zentrierung: 1.110 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

Die richtige Breite für Ihre Trommeln

• Standardvariante 870 mm (Art.-Nr. 16978): Trommelbreite bis 610 mm – Achse Ø 42,4 mm
• Breite Variante 1.170 mm (Art.-Nr. 16979): Trommelbreite bis 910 mm – Achse Ø 60,3 mm
• XXL-Variante 1.370 mm (Art.-Nr. 16983): Trommelbreite bis 1.110 mm – Achse Ø 60,3 mm

Faustregel: Messen Sie die Trommelbreite Ihrer typischen Großtrommeln und wählen Sie die Variante, deren Maximalbreite mindestens 50–100 mm darüber liegt.

Typische Einsatzbereiche

• Energieversorger und Stadtwerke: Mittelspannungs- und Niederspannungskabel-Großtrommeln
• Industrieanlagenbau: Großquerschnitt-Steuer- und Versorgungskabel
• Telekommunikations-Großbau: breite Datenkabel- und Glasfaser-Trommeln
• Bahn- und Verkehrsinfrastruktur: Energie- und Signalkabel-Trommeln
• Schiffbau und Offshore-Industrie: Spezialkabel-Trommeln
• Schwerindustrie: Großverbraucher-Energieversorgung

Erweiterbar als Großtrommel-Lagerzeile

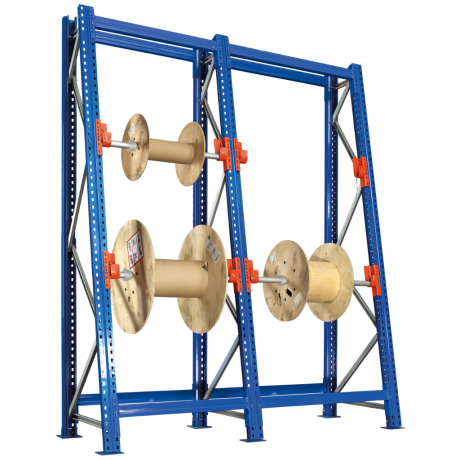

Mit passenden Anbauregalen SchrägRoll in 1.370 mm Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommel-Lagerzeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.000 mm und der Lasten durch 2 schwere Großtrommeln à 500 kg empfehlen wir eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Vor der Aufstellung prüfen Sie die Tragfähigkeit Ihres Hallenbodens.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Großtrommeln dieser Breite sind ausschließlich per Stapler oder Hallenkran mit Trommelheber zu handhaben – manuelle Positionierung ist praktisch ausgeschlossen. Planen Sie deshalb vor der Beladeseite mindestens 4 m freie Manövrierfläche und stellen Sie sicher, dass Ihr Stapler die erforderliche Hubkraft und Reichweite besitzt. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt, Spannungsebene und Restmeter-Stand. Bei Energiekabel-Trommeln empfiehlt sich zusätzlich die Hinterlegung der Charge und des Prüfprotokolls am Lagerplatz – das ist in vielen Anwendungen normativ vorgeschrieben (z. B. bei Mittelspannungskabeln nach VDE 0276).
