Kabeltrommelregal Grundregal SchrägRoll 2500x900/466 mm (HxBxT) 2 Achsen je 1340mm

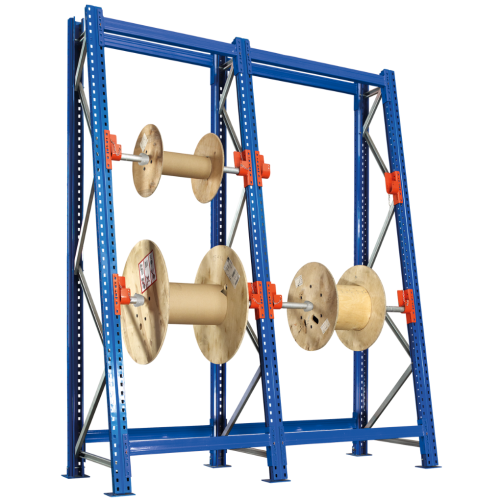

Kabeltrommel-Regal SchrägRoll XXL Grundregal 2500 x 1370 x 900 mm – die größte Variante für breiteste Industrie-Großtrommeln

Das Kabeltrommel-Regal SchrägRoll XXL mit 2.500 mm Bauhöhe und 1.370 mm Holmlänge ist die größte Variante der gesamten SchrägRoll-Serie. Sie wurde speziell für Energieversorger, Anlagenbauer und Industriebetriebe entwickelt, die besonders breite UND große Industrietrommeln direkt aus dem Regal abrollen müssen. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, einem verstärkten Achsdurchmesser von 60,3 mm, einer maximalen Trommelbreite von 1.110 mm und einem maximalen Trommeldurchmesser von 800 mm ist diese XXL-Variante die optimale Lösung für die anspruchsvollsten Großtrommel-Anwendungen.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximale Trommelbreite mit Zentrierung: 1.110 mm – Spitzenwert der SchrägRoll-Serie
• Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
• Achsdurchmesser: 60,3 mm – stabile Aufnahme schwerer Großtrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen
• Außenmaße H x B x T: 2.500 x 1.370 x 900 mm (Aufbaumaß inkl. Profil ca. 1.620 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Die größte Variante für die größten Trommeln

Diese XXL-Variante kombiniert die maximale Trommelbreite (1.110 mm) mit dem größeren Trommeldurchmesser (800 mm) und der höheren Bauhöhe (2.500 mm) zu einer Komplettlösung für die anspruchsvollsten Großtrommel-Anwendungen. Ideal für:

• Mittelspannungs- und Hochspannungs-Energiekabel auf werksseitigen Großtrommeln
• Schwere Industriekabel mit großem Querschnitt und entsprechend großer Trommeldimension
• Telekommunikations-Großtrommeln aus dem Netzausbau
• Bahnstrom- und Verkehrsinfrastrukturkabel
• Sondertrommeln aus Schiffbau, Offshore-Industrie und Anlagenbau
• Werks- und Lieferantentrommeln mit Volumen, das deutlich über Standard liegt

Achsdurchmesser 60,3 mm – stabil bei größten Trommeln

Bei der Holmlänge von 1.360 mm und Trommelbreiten bis 1.110 mm ist die verstärkte 60,3-mm-Achse konstruktiv erforderlich – sie bietet die notwendige Durchbiegungssteifigkeit auch bei Großtrommeln mit hohem Eigengewicht. Die 60-mm-Achse ist das übliche Bohrungsmaß bei Industrie-Großtrommeln dieser Größenordnung. Prüfen Sie vor dem Kauf, dass Ihre Trommeln den passenden Bohrungsdurchmesser haben.

SchrägRoll – Abrollen direkt am Lagerplatz

Auch bei der XXL-Variante bleibt die direkte Abroll-Funktion erhalten: Die schräg angeordneten Achsaufnahmen ermöglichen es, die Großtrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Großtrommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Großtrommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Großtrommeln parallel bestücken – etwa unterschiedliche Spannungsebenen, Kabelquerschnitte oder Materialien. So entfällt das aufwendige Umrüsten der Achse bei Sortenwechsel, und Sie können verschiedene Aufträge direkt nacheinander bearbeiten.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager. Das innere Fachwerk ist verzinkt und korrosionsgeschützt.

Technische Daten im Überblick

• Artikel-Nr.: 16715
• Bauart: Kabeltrommel-Regal SchrägRoll XXL, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion

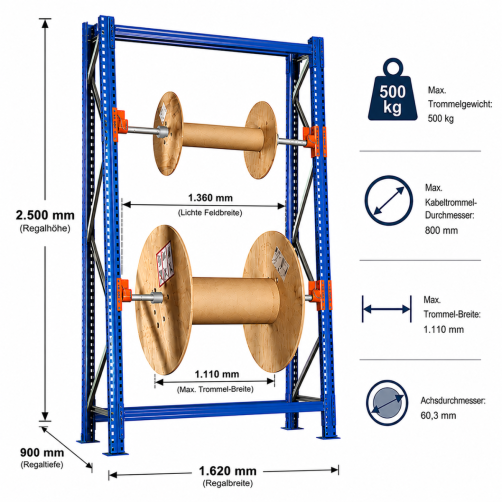

• Außenmaße H x B x T: 2.500 x 1.370 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.620 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 1.360 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 60,3 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 800 mm
• Max. Trommelbreite mit Zentrierung: 1.110 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

Die Spitze der SchrägRoll-Serie – Vergleich der Varianten

• 2.500 x 870 mm (Art.-Nr. 16713): Trommelbreite bis 610 mm, Trommel-Ø bis 800 mm, Achse Ø 42,4 mm
• 2.500 x 1.170 mm (Art.-Nr. 16714): Trommelbreite bis 910 mm, Trommel-Ø bis 800 mm, Achse Ø 60,3 mm
• 2.500 x 1.370 mm (Art.-Nr. 16715): Trommelbreite bis 1.110 mm, Trommel-Ø bis 800 mm, Achse Ø 60,3 mm – die XXL-Variante

Faustregel: Bei Trommelbreiten über 900 mm UND Trommeldurchmessern über 600 mm ist die XXL-Variante die einzig passende Wahl der gesamten Serie.

Typische Einsatzbereiche

• Energieversorger und Stadtwerke: Mittelspannungs- und Niederspannungskabel-Großtrommeln
• Industrieanlagenbau: Großquerschnitt-Steuer- und Versorgungskabel
• Telekommunikations-Großbau: breite Datenkabel- und Glasfaser-Großtrommeln
• Bahn- und Verkehrsinfrastruktur: Energie- und Signalkabel-Großtrommeln
• Schiffbau und Offshore-Industrie: Spezialkabel-Großtrommeln
• Schwerindustrie und Anlagenservice: schwerste Industriekabel-Trommeln

Erweiterbar als Großtrommel-Lagerzeile

Mit passenden Anbauregalen SchrägRoll XXL in gleicher Bauhöhe und Breite bauen Sie das Grundregal jederzeit zu einer durchgehenden Großtrommel-Lagerzeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.500 mm und der Lasten durch 2 schwere Großtrommeln à 500 kg empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Bei häufiger Beladung per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635. Vor der Aufstellung prüfen Sie die Tragfähigkeit Ihres Hallenbodens – bei voller Belegung mit 2 Großtrommeln à 500 kg auf einem Stellplatz von rund 1,5 m² entsteht eine Bodenpressung von mehr als 670 kg/m².

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Großtrommeln dieser XXL-Dimension werden ausschließlich per Stapler oder Hallenkran mit Trommelheber gehandhabt – manuelle Positionierung ist ausgeschlossen. Planen Sie deshalb vor der Beladeseite mindestens 4 m freie Manövrierfläche und stellen Sie sicher, dass Ihr Stapler die erforderliche Hubkraft und Reichweite besitzt. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt, Spannungsebene und Restmeter-Stand. Bei Mittelspannungs- und Hochspannungskabel-Trommeln empfiehlt sich zusätzlich die Hinterlegung der Charge und des Prüfprotokolls am Lagerplatz – das ist in vielen Anwendungen normativ vorgeschrieben (z. B. nach VDE 0276 bei Mittelspannungskabeln). Eine zentrale Bestandsliste mit Lagerposition, Trommelinhalt, Charge und Lieferdatum hilft, die normativ erforderliche Rückverfolgbarkeit der Kabel sicherzustellen.
