Kabeltrommelregal SchrägRoll Zusatzebene 870 mm D=42,4 mm

Kabeltrommelregal SchrägRoll Zusatzebene 870 mm – nachrüstbare 3. oder 4. Achse für mehr Trommelkapazität pro Regalfeld

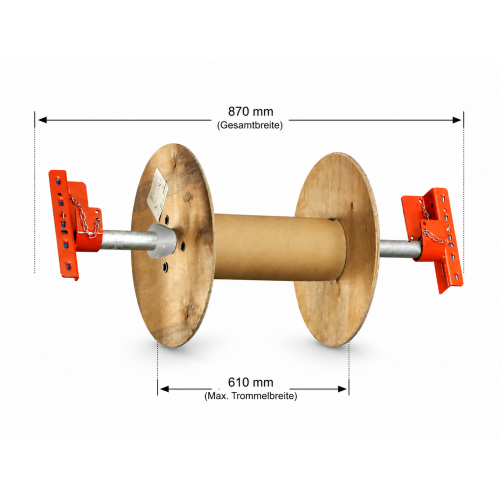

Mit der Kabeltrommelregal SchrägRoll Zusatzebene erweitern Sie Ihr vorhandenes SchrägRoll-Regal um eine zusätzliche Kabeltrommelachse – ohne kompletten Regalumbau. Die Zusatzebene wird einfach in die vorhandenen Stützen eingehängt und schafft sofort zusätzlichen Lagerplatz für eine weitere Kabeltrommel mit bis zu 500 kg Trommelgewicht und 610 mm Trommelbreite. So nutzen Sie die volle Hallenhöhe Ihres Regals und steigern die Lagerkapazität pro Stellplatz erheblich.

Auf einen Blick

• 1 zusätzliche Kabeltrommelachse für 1 Trommel à max. 500 kg
• Achsbreite: 840 mm – passend zur Holmlänge 860 mm
• Achsdurchmesser: 42,4 mm – Standardmaß für gängige Kabeltrommeln
• Durchmesser Zentrierkonus: 44 mm
• Maximale Trommelbreite mit Zentrierung: 610 mm
• Fachbreite: 870 mm
• Achsaufnahmen in Signalfarbe RAL 2004 reinorange
• Höhe im 50-mm-Raster individuell positionierbar

Für welche SchrägRoll-Regale ist diese Zusatzebene geeignet?

Diese Zusatzebene mit Achsbreite 840 mm und Achsdurchmesser 42,4 mm ist passend zu allen SchrägRoll-Grundregalen und -Anbauregalen mit 870 mm Fachbreite:

• Kabeltrommelregal SchrägRoll Grundregal 2000 x 870 x 900 mm (Art.-Nr. 16978)
• Kabeltrommelregal SchrägRoll Grundregal 2500 x 870 x 900 mm (Art.-Nr. 16713)
• Kabeltrommelregal SchrägRoll Grundregal 3000 x 870 x 900 mm (Art.-Nr. 16980)
• Sowie zu allen passenden SchrägRoll-Anbauregalen in 870 mm Breite

Wichtig: Bei den breiten Varianten (1.170 mm und 1.370 mm Holmlänge mit Achsdurchmesser 60,3 mm) wird eine andere Zusatzebene benötigt – bitte sprechen Sie uns bei Bedarf an.

Maximale Höhenausnutzung durch zusätzliche Achsen

Die Standardausführung eines SchrägRoll-Grundregals liefert 2 Achsen pro Regalfeld. Mit dieser Zusatzebene erweitern Sie auf 3 oder 4 Achsen pro Feld – je nach Regalhöhe und gewünschter Trommel-Anordnung:

• 2.000 mm Bauhöhe (Art.-Nr. 16978): bis zu 3 Achsen sinnvoll bei kleinen Trommeldurchmessern
• 2.500 mm Bauhöhe (Art.-Nr. 16713): bis zu 3–4 Achsen je nach Trommeldurchmesser
• 3.000 mm Bauhöhe (Art.-Nr. 16980): bis zu 4 Achsen mit Reservetrommel-Lagerung oberhalb

Beachten Sie bei der Planung den max. Trommeldurchmesser der jeweiligen Variante (600 mm bzw. 800 mm) sowie die Feldlast von 1.500 kg pro Regalfeld als Gesamt-Limit aller Achsen zusammen.

Schnelle Nachrüstung – ohne Regalumbau

Die Zusatzebene wird einfach in die vorhandenen Stützenlochungen eingehängt – ohne Schrauben, ohne komplexen Umbau. Die Höhenposition lässt sich im 50-mm-Raster frei wählen, was eine optimale Anpassung an Ihre Trommelgrößen ermöglicht. Geübte Monteure benötigen für die Nachrüstung einer Zusatzebene rund 10–15 Minuten pro Regalfeld.

Technische Daten im Überblick

• Artikel-Nr.: 16719
• Bauart: Zusatzebene (1 Achse mit 2 Achsaufnahmen)
• Fachbreite: 870 mm
• Achsbreite: 840 mm
• Achsdurchmesser: 42,4 mm
• Durchmesser Zentrierkonus: 44 mm
• Max. Trommelgewicht: 500 kg
• Max. Trommelbreite mit Zentrierung: 610 mm
• Oberfläche Achsaufnahmen: RAL 2004 reinorange
• Verstellraster: 50 mm
• Kompatibilität: alle SchrägRoll-Regale mit 870 mm Fachbreite

Typische Einsatzbereiche

• Erweiterung bestehender SchrägRoll-Regale bei wachsendem Trommelbestand
• Nachrüstung bei Sortimentserweiterung um zusätzliche Kabeltypen
• Maximale Hallenhöhen-Ausnutzung durch dichtere Trommel-Anordnung
• Kapazitätsausbau ohne Anschaffung zusätzlicher Grundregale
• Anpassung an saisonale Bedarfsspitzen oder Projekt-Mengen

Erweiterung passender Kategorien

• Komplette SchrägRoll-Kabeltrommelregale als Grund- oder Anbauregale
• BlockRoll-Kabeltrommelregale als alternative Trommellagerung
• Alle Kabeltrommelregale im Überblick

Aufstellung und Sicherheitshinweise

Beachten Sie bei der Erweiterung Ihres Regals stets die Feldlast von 1.500 kg pro Regalfeld – diese darf auch bei mehr Achsen pro Feld nicht überschritten werden (max. 3 voll beladene Achsen à 500 kg pro Regalfeld). Nach jeder Nachrüstung ist die Stabilität und der korrekte Sitz der Zusatzebene zu prüfen. Die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635 schließt die Zusatzebenen mit ein.

Qualität – Made for Industry

Die Zusatzebene wird in Sundern (Sauerland) gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. 5 Jahre Gewährleistung auf Material- und Verarbeitungsfehler.

Praxis-Tipp: Planen Sie die Höhenpositionen der Zusatzebenen so, dass zwischen 2 Achsen mindestens der maximale Trommeldurchmesser plus 100 mm Manövrierreserve frei bleibt – bei 600-mm-Trommeln also mindestens 700 mm Achsabstand. Reservieren Sie die unterste Achs-Position für schnelldrehende A-Trommeln (häufigste Kabeltypen) in ergonomischer Arbeitshöhe, die mittleren Achsen für B-Trommeln und die obere Position für C-Trommeln oder Reservebestand. Beim Nachrüsten mehrerer Zusatzebenen auf einmal lohnt sich die gleichzeitige Beladungsplanung mit Kabeltyp und Querschnitt pro Achse – idealerweise direkt mit Beschriftung an der jeweiligen Stütze.
