Kabeltrommelregal Grundregal SchrägRoll 2500x900/466 mm (HxBxT) 2 Achsen je 840 mm

Name: Kabeltrommelregal Grundregal SchrägRoll 2500x900/466 mm (HxBxT) 2 Achsen je 840 mm
Brand: SCHULTE Lagertechnik
SKU: 16713
Price: 637.97 EUR
Availability: InStock
Rating: 100 (5 reviews)

Kabeltrommelregal Grundregal SchrägRoll 2500x870x900 mm, 2 Kabeltrommelachsen, Achsdurchmesser 42,4 mm, max. Trommelgewicht 500 kg Feldlast: 1500 Kg Neigung: 10°

Art.-Nr.

16713

EAN

4058255038282

Maße (BxHxT)

870x2500x900mm

Fachlast

500 kg

Farbe

blau / orange / verzinkt

Nettopreis (zzgl. MwSt.)

637,97 € 797,46 €

-20%

-3%

-5%

-10%

Bruttopreis (inkl. 19% MwSt.)

inkl. MwSt.

759,18 € 948,98 €

excl. Versandkosten

Lieferzeit

30 Werktage + 2-4 Werktage Spedition

Passendes Zubehör verfügbar

Erweitern Sie Ihr Regal mit Anbauregalen, Fachböden & mehr

Zubehör ansehen

Auf Lager

24 h BEST-PREIS-GARANTIE!

• Unser Versprechen: Der beste Preis – garantiert.

Sie haben innerhalb von 24 Stunden nach dem Kauf dasselbe Fachbodenregal mit identischen Leistungen (Hersteller, Abmessungen, Tragkraft, Ausführung) anderswo günstiger gesehen? Kein Problem! Wir erstatten Ihnen nicht nur die Differenz – Sie erhalten zusätzlich 5% Rabatt auf den günstigeren Preis!

Senden Sie uns den Nachweis einfach innerhalb von 24 Stunden an:

service@schwerlastregal.de

Sichern Sie sich jetzt das beste Schwerlastregal zum garantiert besten Preis!

Produktbeschreibung

Kabeltrommel-Regal SchrägRoll Grundregal 2500 x 870 x 900 mm – für große Kabeltrommeln bis 800 mm Durchmesser

Das Kabeltrommel-Regal SchrägRoll in der hohen Bauvariante mit 2.500 mm Höhe und Trommel-Durchmesser bis 800 mm ist die professionelle Lösung für Elektrogroßhandel, Kabelfertiger und Industriebetriebe, die größere Kabeltrommeln nicht nur lagern, sondern direkt aus dem Regal abrollen möchten. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, Achs-Durchmesser 42,4 mm und der charakteristischen Schrägstellung der Achsaufnahmen können Sie die montierten Kabeltrommeln direkt am Lagerplatz drehen und Kabel ablängen – ohne die Trommel zum Abrollplatz transportieren zu müssen.

Auf einen Blick

2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
Maximale Trommelbreite mit Zentrierung: 610 mm
Achsdurchmesser: 42,4 mm – Standardmaß für gängige Kabeltrommeln
Ungebremste Ausführung – freier Lauf zum Abrollen
Außenmaße H x B x T: 2.500 x 870 x 900 mm (Aufbaumaß inkl. Profil ca. 1.120 x 900 mm)
Feldlast: 1.500 kg
Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Großtrommel-Variante – mehr Platz für mehr Kabelmeter

Gegenüber der Standardvariante (max. Trommeldurchmesser 600 mm) bietet dieses Modell durch die größere Bauhöhe von 2.500 mm Platz für Trommeln mit bis zu 800 mm Durchmesser. Das ist ein signifikanter Kapazitätssprung: Eine 800-mm-Trommel fasst rund 78 % mehr Kabel pro Trommel als eine 600-mm-Trommel bei gleicher Trommelbreite. Damit eignet sich diese Variante besonders für:

Großhandel mit Großtrommel-Lieferantenstandard
Kabelkonfektionierer mit hohem Materialdurchsatz
Werkstattbevorratung gängiger Kabeltypen in größeren Längeneinheiten
Industrielle Anwendungen mit Großtrommel-Lieferungen vom Hersteller

SchrägRoll – Abrollen direkt am Lagerplatz

Das SchrägRoll-System hebt sich von einfachen Kabeltrommellager-Regalen durch die schräg angeordneten Achsaufnahmen ab. Diese Konstruktion ermöglicht es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
Kabelschonende Entnahme ohne Knicke oder Verkratzen
Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Kabeltrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Farben oder Materialien. So entfällt das Umrüsten der Achse bei Sortenwechsel, und Sie können verschiedene Aufträge direkt nacheinander oder parallel bearbeiten. Pro Achse darf das Trommelgewicht bis zu 500 kg betragen.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager und ein klares optisches Markenzeichen. Das innere Fachwerk ist verzinkt und korrosionsgeschützt. Mit einer Feldlast von 1.500 kg bietet das Regal ausreichend Reserve auch bei voller Beladung mit 2 schweren Großtrommeln.

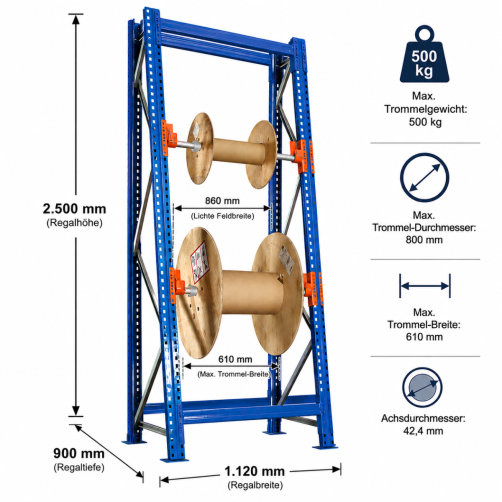

Technische Daten im Überblick

Artikel-Nr.: 16713
Bauart: Kabeltrommel-Regal SchrägRoll, Grundregal, einseitige Beladung
Regalsystem: Palettenregal-Konstruktion
Außenmaße H x B x T: 2.500 x 870 x 900 mm
Aufbaumaß inkl. Profil: ca. 1.120 mm (Breite) x 900 mm (Tiefe)
Feldbreite / Holmlänge: 860 mm
Anzahl Achsen: 2 Stück
Anzahl Kabeltrommelholme: 4 Stück
Achsdurchmesser: 42,4 mm
Max. Trommelgewicht pro Achse: 500 kg
Max. Trommeldurchmesser: 800 mm
Max. Trommelbreite mit Zentrierung: 610 mm
Ausführung: ungebremst (freier Lauf)
Feldlast: 1.500 kg
Holmhöhe: 80 mm
Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
Lieferzustand: demontiert, Rahmen lose

Standardvariante oder Großtrommel-Variante – die richtige Wahl

Die Wahl der richtigen Bauhöhe hängt vom typischen Trommeldurchmesser Ihrer Kabellieferanten ab:

Kabeltrommel-Regal SchrägRoll 2.000 mm (Art.-Nr. 16978): max. Trommeldurchmesser 600 mm – für Standard-Werkstatt-Trommeln
Kabeltrommel-Regal SchrägRoll 2.500 mm (Art.-Nr. 16713): max. Trommeldurchmesser 800 mm – für Großhandel- und Lieferanten-Trommeln

Bei gemischtem Trommelbestand lohnt sich oft die größere Variante – kleinere Trommeln passen problemlos auf die Achsen der 800-mm-Variante, umgekehrt jedoch nicht.

Typische Einsatzbereiche

Elektrogroßhandel: Bevorratung gängiger Großtrommeln mit direkter Konfektionierung
Kabelkonfektionierer: Lagerung von Halbzeug-Großtrommeln mit häufiger Abrollung
Industriebetriebe: Stromkabel, Steuerkabel, Lichtwellenleiter für Anlagenwartung in größeren Mengen
Sanitär- und Heizungsgroßhandel: Großtrommeln von Verbundrohren und Heizungsrohren
Telekommunikation und Glasfaserbau: LWL- und Datenkabel-Großtrommeln
Schweißerei und Metallbau: Großtrommeln Schweißdraht
Garten- und Bewässerungstechnik-Großhandel: Schlauchtrommeln in Großbund

Erweiterbar als Kabeltrommellager-Zeile

Mit passenden Anbauregalen SchrägRoll in 2.500 mm Höhe bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommellager-Zeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten. Auch zusätzliche Achsen, Achsaufnahmen oder Anfahrschutz-Elemente sind jederzeit nachrüstbar.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.500 mm und der erheblichen Lasten durch 2 Großtrommeln à 500 kg empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Vor der Aufstellung prüfen Sie bitte die Tragfähigkeit Ihres Hallenbodens. Bei häufiger Beladung mit Großtrommeln per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze – das vereinfacht die Materialdisposition erheblich. Da Großtrommeln deutlich schwerer sind und manuell kaum positionierbar, planen Sie für die Beladung zwingend einen Stapler mit passendem Anbaugerät (Trommelheber oder Achsen-Aufnahme) ein. Positionieren Sie das Regal so, dass vor der Beladeseite mindestens 3–4 m freie Manövrierfläche zur Verfügung steht. Bei häufiger Abrollung lohnt sich zusätzlich ein Kabelabroller mit Längenmesseinrichtung in unmittelbarer Nähe – das beschleunigt die Auftragsabwicklung erheblich und reduziert Mess- und Schnittfehler bei langen Kabeln.

Experten-Tipp

Prüfe vor dem Kauf die maximale Trommelgröße und das Gewicht deiner Kabelrollen und stimme die Anzahl der Lagerebenen exakt darauf ab, um ein sicheres und komfortables manuelles Abziehen der Kabel zu gewährleisten und die Anforderungen der DIN EN 15635 für Palettenregale dauerhaft einzuhalten.

Eigenschaften

Passgenaues System speziell für SCHULTE Palettenregale mit Kabeltrommel-Aufnahmen
Präzise gelagerte Trommelwellen für leichtgängiges und kontrolliertes Abrollen per Hand
Pulverbeschichtete Oberfläche für dauerhaften Korrosions- und Stoßschutz
Schräg gestelltes Regalfeld für ergonomische Handentnahme von Kabeltrommeln
Stabile Palettenregal-Konstruktion aus hochbelastbarem Stahl für große Feld- und Fachlasten

Vorteile

Bietet langfristigen Investitionsschutz durch robuste Materialien und hochwertige Pulverbeschichtung
Ermöglicht sicheres und kraftsparendes Abziehen von Kabeln ohne zusätzliche Hilfsgeräte
Lässt sich exakt auf unterschiedliche Trommeldurchmesser und Kabeltypen auslegen
Nutzt Lagerflächen effizient durch stabile
schräg gestellte Rahmenkonstruktion
Schützt Kabeltrommeln vor unkontrollierter Bewegung und Beschädigung

Montage & Aufbauzeit

~112 Min

Aufbauzeit

für eine Person

Schwierigkeitsgrad

mittel (2,5/5,0)

Benötigtes Werkzeug:

• Bandmaß
• Bohrmaschine
• Handschuhe
• Kunststoffhammer
• Staubsauger
• Steckschlüssel 17 mm
• Steinbohrer 10 mm

Abmessungen

2500

Höhe mm

870

Breite mm

900

Tiefe mm

50 mm

Material & Oberfläche

Stahlgüte Ständerrahmen S355

Stahlgüte Traversen S275

Oberfläche blau / orange / verzinkt

Materialstärke Ständerrahmen 2.0 mm

Materialstärke Traversen 1.5 mm

Tragkraft & Belastung

500 kg

Fachlast je Ebene

Gesamtkapazität: 1500 kg

Sicherheitsfaktor 1,5-fach

Max. Palettengewicht 500 kg

Konstruktion & Montage

Profilart Ständer Omega-Profil

Montageart Schraubsystem

Normen & Zertifikate
