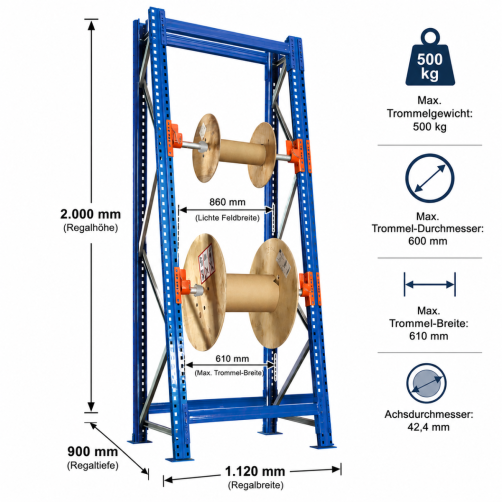

Kabeltrommelregal Grundregal SchrägRoll 2000x900/553 mm, 2 Achsen je 840 mm, Trommelgewicht 500 kg

Kabeltrommel-Regal SchrägRoll Grundregal 2000 x 870 x 900 mm – Abrollen von Kabeltrommeln direkt aus dem Regal

Das Kabeltrommel-Regal SchrägRoll ist die professionelle Lösung für Elektrogroßhandel, Elektroinstallationsbetriebe, Industriebetriebe und Kabelfertiger, die Kabeltrommeln nicht nur lagern, sondern direkt aus dem Regal abrollen möchten. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, Achs-Durchmesser 42,4 mm und der charakteristischen Schrägstellung der Achsaufnahmen können Sie die montierten Kabeltrommeln direkt am Lagerplatz drehen und Kabel ablängen – ohne die Trommel zum Abrollplatz transportieren zu müssen.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximaler Trommeldurchmesser: 600 mm, max. Trommelbreite mit Zentrierung: 610 mm
• Achsdurchmesser: 42,4 mm – Standardmaß für gängige Kabeltrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen
• Außenmaße H x B x T: 2.000 x 870 x 900 mm (Aufbaumaß inkl. Profil ca. 1.120 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

SchrägRoll – Abrollen direkt am Lagerplatz

Das SchrägRoll-System hebt sich von einfachen Kabeltrommellager-Regalen durch die schräg angeordneten Achsaufnahmen ab. Diese Konstruktion ermöglicht es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Kabeltrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Farben oder Materialien. So entfällt das Umrüsten der Achse bei Sortenwechsel, und Sie können verschiedene Aufträge direkt nacheinander oder parallel bearbeiten. Pro Achse darf das Trommelgewicht bis zu 500 kg betragen – ausreichend für gängige Mittel- und Großtrommeln im Elektroinstallationsbereich.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager und ein klares optisches Markenzeichen. Das innere Fachwerk ist verzinkt und korrosionsgeschützt. Mit einer Feldlast von 1.500 kg bietet das Regal ausreichend Reserve auch bei voller Beladung mit 2 schweren Trommeln.

Technische Daten im Überblick

• Artikel-Nr.: 16978
• Bauart: Kabeltrommel-Regal SchrägRoll, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 2.000 x 870 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.120 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 860 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 42,4 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 600 mm
• Max. Trommelbreite mit Zentrierung: 610 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

Typische Einsatzbereiche

• Elektrogroßhandel: Kabeltrommellager mit direkter Konfektionierung am Verkaufstresen
• Elektroinstallationsbetriebe: Bevorratung gängiger Kabeltypen für tägliche Baustellenversorgung
• Kabelkonfektionierer: Lagerung von Halbzeug-Trommeln mit häufiger Abrollung
• Industriebetriebe: Stromkabel, Steuerkabel, Lichtwellenleiter für Anlagenwartung und Reparaturen
• Sanitär- und Heizungstechnik: Rohrtrommeln, Verbundrohrtrommeln, Heizungsrohre
• Gartenbau- und Bewässerungstechnik: Schlauch- und Tropfschlauchtrommeln
• Schweißerei und Metallbau: Schweißdraht-Trommeln

Erweiterbar als Kabeltrommellager-Zeile

Mit passenden Anbauregalen SchrägRoll bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommellager-Zeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten. Auch zusätzliche Achsen, Achsaufnahmen oder Anfahrschutz-Elemente sind jederzeit nachrüstbar.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.000 mm und der erheblichen Lasten durch 2 Trommeln à 500 kg empfehlen wir eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Vor der Aufstellung prüfen Sie bitte die Tragfähigkeit Ihres Hallenbodens.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze – das vereinfacht den schnellen Zugriff und die Materialdisposition erheblich. Positionieren Sie das Regal so, dass Bediener vor der Achse ausreichend Platz zum Ablängen haben (mindestens 2–3 m freie Fläche). Bei häufiger Abrollung lohnt sich zusätzlich ein Kabelabroller oder eine Längenmesseinrichtung in der Nähe des Regals.
