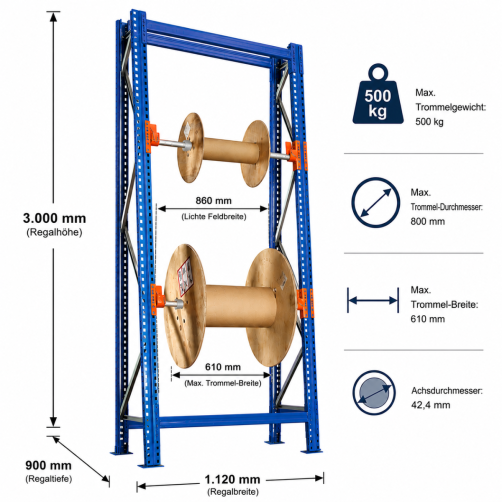

Kabeltrommelregal Grundregal SchrägRoll 3000x900/380 mm, 2 Achsen je 840 mm, Trommelgewicht 500 kg

Kabeltrommel-Regal SchrägRoll Grundregal 3000 x 870 x 900 mm – Hochregal-Variante für maximale Hallenhöhen-Ausnutzung

Das Kabeltrommel-Regal SchrägRoll in der Hochregal-Variante mit 3.000 mm Bauhöhe ist die professionelle Lösung für Elektrogroßhandel, Kabelfertiger und Industriebetriebe mit ausreichender Hallenhöhe, die ihre Stellfläche optimal nutzen möchten. Mit 2 stabilen Achsen für jeweils bis zu 500 kg Trommelgewicht, Achs-Durchmesser 42,4 mm und der charakteristischen Schrägstellung der Achsaufnahmen können Sie die montierten Kabeltrommeln direkt am Lagerplatz drehen und Kabel ablängen – ohne die Trommel zum Abrollplatz transportieren zu müssen. Durch die zusätzliche Bauhöhe entsteht oberhalb der Trommelachsen Stauraum für Reserve-Trommeln oder weiteres Lagermaterial.

Auf einen Blick

• 2 Kabeltrommelachsen für je 1 Kabeltrommel à max. 500 kg
• Maximaler Trommeldurchmesser: 800 mm – auch für Großtrommeln geeignet
• Maximale Trommelbreite mit Zentrierung: 610 mm
• Achsdurchmesser: 42,4 mm – Standardmaß für gängige Kabeltrommeln
• Ungebremste Ausführung – freier Lauf zum Abrollen
• Außenmaße H x B x T: 3.000 x 870 x 900 mm (Aufbaumaß inkl. Profil ca. 1.120 x 900 mm)
• Feldlast: 1.500 kg
• Palettenregal-Konstruktion mit blauen Stützen, Fußplatte blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt

Hochregal-Variante – Hallenhöhe konsequent nutzen

Gegenüber den Varianten mit 2.000 und 2.500 mm Bauhöhe bietet das 3.000-mm-Modell zusätzlichen Stauraum oberhalb der eigentlichen Abroll-Trommelachsen. Diese Bauhöhe eignet sich besonders für:

• Hallen mit Lichthöhe ab 3,3 m und knapper Lagerfläche pro Quadratmeter
• Großhandelsbetriebe mit hoher Lagerumschlagsrate und Reservebestand
• Industrielager, in denen Stellfläche teurer ist als Höhe
• Lagerstandorte, an denen oberhalb der Abrollebene Reservetrommeln zwischengelagert werden sollen

SchrägRoll – Abrollen direkt am Lagerplatz

Das SchrägRoll-System hebt sich von einfachen Kabeltrommellager-Regalen durch die schräg angeordneten Achsaufnahmen ab. Diese Konstruktion ermöglicht es, die Kabeltrommel direkt im Regal zu drehen und benötigte Kabellängen ohne Umsetzen abzurollen. Vorteile:

• Direkter Abrollvorgang am Lagerplatz – kein Transport der schweren Trommel zum Abrollplatz
• Kabelschonende Entnahme ohne Knicke oder Verkratzen
• Ergonomisches Arbeiten – Bediener bleibt in günstiger Greifhöhe
• Zeitersparnis bei häufiger Kabelentnahme im Werkstatt- oder Konfektionierbetrieb

2 Achsen für 2 parallel nutzbare Trommeln

Mit 2 Achsen pro Regalfeld können Sie 2 verschiedene Kabeltrommeln parallel bestücken – etwa unterschiedliche Kabelquerschnitte, Farben oder Materialien. So entfällt das Umrüsten der Achse bei Sortenwechsel, und Sie können verschiedene Aufträge direkt nacheinander oder parallel bearbeiten. Pro Achse darf das Trommelgewicht bis zu 500 kg betragen.

Massive Palettenregal-Konstruktion

Das Kabeltrommel-Regal basiert auf der bewährten Palettenregal-Stützenkonstruktion mit blau lackierten Massivstützen und blauer Fußplatte. Die Achsaufnahmen sind in der Signalfarbe RAL 2004 reinorange gehalten – sofort sichtbar im Lager und ein klares optisches Markenzeichen. Das innere Fachwerk ist verzinkt und korrosionsgeschützt. Mit einer Feldlast von 1.500 kg bietet das Regal ausreichend Reserve auch bei voller Beladung mit 2 schweren Großtrommeln.

Technische Daten im Überblick

• Artikel-Nr.: 16980
• Bauart: Kabeltrommel-Regal SchrägRoll, Grundregal, einseitige Beladung
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 3.000 x 870 x 900 mm
• Aufbaumaß inkl. Profil: ca. 1.120 mm (Breite) x 900 mm (Tiefe)
• Feldbreite / Holmlänge: 860 mm
• Anzahl Achsen: 2 Stück
• Anzahl Kabeltrommelholme: 4 Stück
• Achsdurchmesser: 42,4 mm
• Max. Trommelgewicht pro Achse: 500 kg
• Max. Trommeldurchmesser: 800 mm
• Max. Trommelbreite mit Zentrierung: 610 mm
• Ausführung: ungebremst (freier Lauf)
• Feldlast: 1.500 kg
• Holmhöhe: 80 mm
• Oberflächen: Stützen und Fußplatte blau, Holme blau, Achsaufnahmen RAL 2004 reinorange, Fachwerk verzinkt
• Lieferzustand: demontiert, Rahmen lose

2000, 2500 oder 3000 mm Höhe – die richtige Wahl

Die Wahl der richtigen Bauhöhe hängt von Ihrer Hallenhöhe und dem Lagerkonzept ab:

• Kabeltrommel-Regal SchrägRoll 2.000 mm (Art.-Nr. 16978): max. Trommeldurchmesser 600 mm – für niedrige Hallen oder Standard-Werkstatt-Trommeln
• Kabeltrommel-Regal SchrägRoll 2.500 mm (Art.-Nr. 16713): max. Trommeldurchmesser 800 mm – für Großhandel- und Lieferanten-Trommeln
• Kabeltrommel-Regal SchrägRoll 3.000 mm (Art.-Nr. 16980): max. Trommeldurchmesser 800 mm – mit zusätzlichem Stauraum oberhalb, für hohe Hallen und maximale Flächenausnutzung

Typische Einsatzbereiche

• Großhandelslager mit hoher Hallenhöhe und knapper Stellfläche
• Kabelkonfektionierer mit umfangreichem Trommelbestand und Reservelagerung
• Industrielager mit hohen Hallendecken und kombinierter Abroll-/Reservelagerung
• Telekommunikation und Glasfaserbau: LWL- und Datenkabel-Großtrommeln mit Reservebestand
• Sanitär- und Heizungsgroßhandel: Verbundrohr- und Heizungsrohr-Großtrommeln
• Energieversorger und Stadtwerke: Kabelreserven für Reparatur und Neubau
• Schweißerei und Metallbau: Schweißdraht-Großtrommeln mit Reservebestand

Erweiterbar als Kabeltrommellager-Zeile

Mit passenden Anbauregalen SchrägRoll in 3.000 mm Höhe bauen Sie das Grundregal jederzeit zu einer durchgehenden Kabeltrommellager-Zeile aus. Da Anbauregale sich eine Stütze mit dem Vorgängerregal teilen, sparen Sie pro Anbau Material und Kosten. Auch zusätzliche Achsen, Achsaufnahmen oder Anfahrschutz-Elemente sind jederzeit nachrüstbar.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 3.000 mm und der erheblichen Lasten durch 2 Großtrommeln à 500 kg empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatten sind mit entsprechenden Bohrungen versehen. Vor der Aufstellung prüfen Sie die Tragfähigkeit Ihres Hallenbodens. Bei häufiger Beladung mit Großtrommeln per Stapler empfehlen wir zusätzlich einen Anfahrschutz an den Stützen. Beachten Sie zudem die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635.

Qualität – Made for Industry

Das Kabeltrommel-Regal wird in Europa gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. Auf Material- und Verarbeitungsfehler gewähren wir 5 Jahre Gewährleistung.

Praxis-Tipp: Bei der Hochregal-Variante mit 3.000 mm Bauhöhe ist die Beladung der oberen Bereiche nur per Stapler oder Hubwagen möglich – Trommeln in den unteren Achsen lassen sich noch manuell oder mit Trommelheber positionieren. Nutzen Sie die untere Achs-Position konsequent für die schnelldrehenden A-Trommeln (häufigste Kabeltypen, größter Verbrauch) in ergonomischer Arbeitshöhe, die obere Achs-Position und der Stauraum darüber eignen sich für B/C-Trommeln und Reservebestand. Beschriften Sie jede Achse mit Kabeltyp, Querschnitt und Restmeter-Stand auf einer Magnettafel an der Stütze. Positionieren Sie das Regal so, dass vor der Beladeseite mindestens 3–4 m freie Manövrierfläche zur Verfügung steht – bei häufiger Abrollung lohnt sich zusätzlich ein Kabelabroller mit Längenmesseinrichtung in unmittelbarer Nähe.
