Profillager-Anbauregal 2700 mm 3000x700mm,HxT, 5 Holme von SCHULTE Lagertechnik

Profillagerregal Anbauregal SCHULTE Lagertechnik – XL Anbaufeld 3000 x 2700 x 700 mm zur Erweiterung Ihrer Profillager-Zeile

Mit dem XL-Profillagerregal Anbauregal erweitern Sie eine vorhandene Profillager-Zeile um das wirtschaftlichste Anbaufeld der SCHULTE Profillagerserie. Pro Anbaufeld gewinnen Sie 5 weitere Holm-Ebenen à 2.700 mm Länge = 13,5 laufende Meter zusätzliche Auflagefläche – ideal für Stahlhandel, Aluminium-Großhandel, Metallverarbeitung, Sanitär- und Heizungsgroßhändler mit hohem Materialaufkommen. Da sich das Anbauregal eine Stütze mit dem vorangehenden Regal teilt, sparen Sie gegenüber einem zweiten Grundregal Material, Stellfläche und Kosten. Mit 1.135 kg Vertikallast pro Stütze, 10° Holm-Neigung und einer Bauhöhe von 3.000 mm bietet jedes Anbaufeld die gleiche Schwerlast-Performance wie das Grundregal – nur wirtschaftlicher.

Wichtiger Hinweis: Nur in Kombination mit Grundregal nutzbar

Dieses Anbauregal wird ohne zweite Stützenkonstruktion geliefert und kann nur an ein bereits vorhandenes Profillagerregal-Grundregal (Art.-Nr. 46992) in gleicher Feldbreite angeschlossen werden. Soll das Regal frei stehen, bestellen Sie bitte stattdessen das Grundregal. Pro Grundregal lassen sich beliebig viele Anbauregale aneinanderreihen.

Aufbau auf einen Blick

• 5 XL-Holme à 2.700 mm in RAL 2004 (reinorange) als zusätzliche Auflage für Profile, Rohre und Stäbe
• Neigung 10° nach hinten – verhindert das Herausrollen des Lagerguts und sichert es selbstständig

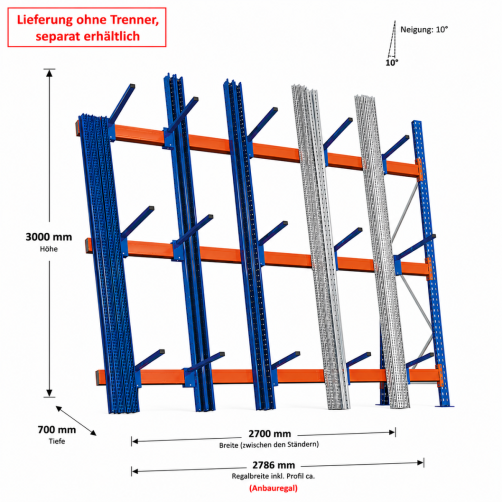

• Außenmaße H x B x T: 3000 x 2700 x 700 mm (Aufbaumaß inkl. Profil ca. 2786 x 700 mm)
• Bauweise: Anbauregal, einseitige Beladung – nahtlose Fortsetzung der Profillager-Zeile

Anbauregal vs. Grundregal – das ist der Unterschied

Das Anbauregal nutzt die bereits vorhandene Endstütze des Grundregals als ersten Auflagepunkt und benötigt deshalb nur eine zusätzliche Stütze statt zwei. Konkret bedeutet das: Die Aufbaubreite reduziert sich von 2.872 mm (Grundregal) auf 2.786 mm pro Anbaufeld – Sie gewinnen pro Anbau rund 86 mm Stellfläche und sparen die Kosten einer kompletten Stütze samt Fußplatte. Bei einer XL-Profillager-Zeile mit z. B. 5 Feldern entspricht das einer Einsparung von 4 Stützen gegenüber 5 einzelnen Grundregalen – ein erheblicher Kostenvorteil bei Großprojekten.

Stützen-zu-Auflage-Verhältnis: das wirtschaftlichste der Serie

Mit 2.700 mm Feldbreite und nur einer zusätzlichen Stütze pro Anbaufeld erreicht diese Variante das beste Kosten-Nutzen-Verhältnis der gesamten SCHULTE Profillager-Serie. Pro Stütze stehen 13,5 laufende Meter Holm-Auflage zur Verfügung – gegenüber 9,1 m bei der 1.825-mm-Variante ein deutliches Plus an Lagerkapazität pro Investitionseuro. Besonders bei langen Profillager-Zeilen amortisiert sich diese Effizienz nach kurzer Zeit.

Schräge Lagerung – die clevere Lösung für Langgut

Wie alle SCHULTE Profillagerregale nutzt auch das XL-Anbauregal das Prinzip der Schwerkraft: Die um 10° nach hinten geneigten Holme sorgen dafür, dass eingelegte Profile, Rohre oder Stäbe automatisch nach hinten gegen die Rückwand rollen oder rutschen. Vorteile:

• Keine Sicherungselemente nötig – das Lagergut bleibt von selbst in Position
• Komfortable Entnahme – einfaches Nachvornziehen statt schwerem Heben
• Übersichtliche Bestandskontrolle – Mindestbestand sofort sichtbar an der Rückwand
• Schnelle Bestückung – Profile auflegen, die Schräge erledigt den Rest

5 weitere XL-Holm-Ebenen pro Anbaufeld – mehr Sortenvielfalt

Mit jedem XL-Anbaufeld stehen Ihnen 5 zusätzliche getrennte Holm-Ebenen à 2.700 mm zur Verfügung. Die große Feldbreite erlaubt zusätzlich eine Längsunterteilung jedes Holms in 2–3 Zonen pro Ebene (z. B. mit Trennstegen) – so können pro Anbaufeld bis zu 15 verschiedene Sorten sortenrein gelagert werden. Praxisbeispiele:

• Anbaufeld 1: Stahlrohre nach Durchmesser sortiert (5 Ebenen × 3 Durchmesser = 15 Sorten)
• Anbaufeld 2: Aluprofile nach Querschnitt (20x20, 30x30, 40x40, 50x50, Quadratprofile, U-Profile)
• Anbaufeld 3: Konstruktionsprofile (Item, Bosch, Maytec) in verschiedenen Längen

Die Holme sind im 50-mm-Verstellraster in der Höhe einstellbar – so passen Sie den Abstand exakt an Profildurchmesser und Bündelhöhe an.

Geeignet für besonders lange Lagergüter in Kombination

Die Feldbreite von 2.700 mm bietet ausreichend Spannweite, um auch sehr lange Profile sicher zu lagern. In Kombination mit dem Grundregal und weiteren Anbauregalen entsteht eine durchgehende Lagerzeile, in der Profile auf mehreren Auflagepunkten ruhen:

• Profile bis 3 m: Lagerung auf einem einzigen Feld möglich
• Profile 3–6 m: Auflage auf 2 Feldern (Grundregal + 1 Anbau)
• Profile 6–9 m: Auflage auf 3 Feldern (Grundregal + 2 Anbauten)
• Profile bis 12 m: Auflage auf 4 Feldern (Grundregal + 3 Anbauten)

Massive Palettenregal-Konstruktion mit 1.135 kg Vertikallast

Wie das Grundregal basiert auch das XL-Anbauregal auf der SCHULTE Palettenregal-Stützenkonstruktion – mit blau lackierter Massivstütze und massiver, blauer Fußplatte für maximale Standfestigkeit. Die Vertikallast von 1.135 kg pro Stütze ermöglicht die Lagerung erheblicher Mengen schwerer Stahl- oder Aluminiumprofile pro Anbaufeld. Das robuste Fachwerk im Inneren ist verzinkt und korrosionsgeschützt.

Signalfarbe RAL 2004 reinorange – einheitliches Erscheinungsbild

Die Holme in RAL 2004 (reinorange) sind farblich identisch zum Grundregal – Ihre Profillager-Zeile wirkt durchgehend einheitlich. Die Signalfarbe macht die Holm-Auflagen auf den ersten Blick sichtbar – wichtig in stark frequentierten Lagerbereichen. Stützen und Fußplatte in Blau setzen klare optische Akzente.

Technische Daten im Überblick

• Artikel-Nr.: 46993
• Hersteller / System: SCHULTE Lagertechnik – Palettenregal-Konstruktion
• Ausführung: Anbauregal, einseitige Beladung
• Maße H x B x T: 3000 x 2700 x 700 mm
• Aufbaumaß inkl. Profil: ca. 2786 mm (Breite) x 700 mm (Tiefe)
• Bestückung: 5 geneigte Holme (10° nach hinten geneigt)
• Feldbreite / Holmlänge: 2.700 mm
• Holmhöhe: 100 mm
• Max. Vertikallast: 1.135 kg je Stütze
• Verstellraster: 50 mm
• Oberfläche Fachwerk: verzinkt
• Oberfläche Holme: RAL 2004 reinorange (Signalfarbe)
• Oberfläche Stütze: blau lackiert
• Oberfläche Fußplatte: blau lackiert
• Lieferzustand: demontiert, Rahmen lose
• Voraussetzung: passendes Grundregal (Art.-Nr. 46992) muss vorhanden sein

So planen Sie Ihre XL-Profillager-Zeile

Die Berechnung der Gesamtlänge und Sortenkapazität einer XL-Profillager-Zeile:

• 1 Grundregal: 2.872 mm Breite, 5 Holm-Ebenen, 13,5 m Auflage
• 1 Grundregal + 1 Anbauregal: 5.658 mm Breite, 10 Holm-Ebenen, 27 m Auflage
• 1 Grundregal + 2 Anbauregale: 8.444 mm Breite, 15 Holm-Ebenen, 40,5 m Auflage
• 1 Grundregal + 4 Anbauregale: 14.016 mm Breite, 25 Holm-Ebenen, 67,5 m Auflage
• Faustregel: Jedes weitere XL-Anbauregal verlängert die Zeile um ca. 2.786 mm und ergänzt 5 weitere Holm-Ebenen mit 13,5 m Auflagefläche

Typische Einsatzbereiche und Lagergüter

• Stahlhandel & Stahlbau: Vierkantrohre, Rundstäbe, Flachstahl, Winkelprofile, U-Profile, T-Träger in Handelslängen 3 und 6 m
• Aluminiumverarbeitung: Strangpressprofile, Aluminium-Konstruktionsprofile (Item, Bosch, Maytec), Solarprofile
• Sanitär- & Heizungsgroßhandel: Heizungsrohre, Kupferrohre, Verbundrohre, Drainagerohre in größeren Längen
• Maschinenbau: Linearprofile, Wellen, Achsen, Gewindestangen, Führungsschienen
• Holzgroßhandel & Sägewerke: Massivholzleisten, Kantholz, Vierkanthölzer, Schnittholz in Handelslängen
• Trockenbau-Großhandel: Trockenbauprofile, Deckenträger, Eckschutzprofile
• Kunststoffrohrhandel: PVC-, PE-, PP-Rohre in Standardlängen 3 m und 6 m
• Photovoltaik-Großhandel: Modulträger-Profile, Solar-Montageschienen

Beliebig erweiterbar – das System wächst mit

An jedes Anbauregal können Sie wiederum ein weiteres Anbauregal anschließen – die XL-Profillager-Zeile lässt sich praktisch unbegrenzt fortsetzen. Sollte sich Ihr Materialsortiment erweitern, bestellen Sie einfach ein weiteres Anbaufeld nach. Auch zusätzliche Holme, Endsicherungen oder Etikettenhalter sind jederzeit nachrüstbar. Bei sehr großen Materialbeständen lässt sich das Profillagerregal-System auch hervorragend mit einem SCHULTE Kragarmregal für überlange oder besonders schwere Profile kombinieren.

Qualität Made in Germany – 5 Jahre Gewährleistung

Das Anbauregal wird wie das Grundregal in Sundern (Sauerland) gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. SCHULTE Lagertechnik gewährt 5 Jahre Gewährleistung auf Material- und Verarbeitungsfehler. Als autorisierter SCHULTE-Fachhändler liefern wir direkt ab Werk – inklusive Fachberatung, Planungsservice und optionalem Montageservice durch eigene Fachmonteure.

Wichtiger Hinweis zur Aufstellung

Aufgrund der Höhe von 3.000 mm und der konstruktionsbedingten Lastenverteilung empfehlen wir auch beim XL-Anbauregal eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007. Die Fußplatte ist dafür mit entsprechenden Bohrungen versehen. Geeignetes Befestigungszubehör (Dübel, Schlaganker) erhalten Sie bei uns auf Anfrage. Bitte beachten Sie zusätzlich die jährliche Prüfpflicht durch eine befähigte Person nach DIN EN 15635 – das gilt für die gesamte Profillager-Zeile inkl. aller Anbaufelder.

Praxis-Tipp: Bei sehr langen XL-Profillager-Zeilen (5+ Anbaufelder) lohnt es sich, die Zeile zonenweise nach ABC-Analyse zu organisieren: Schnelldrehende A-Materialien in das Grundregal und das erste Anbaufeld direkt neben dem Wareneingang oder der Zuschnittstation, B-Artikel in die mittleren Anbaufelder, langsamdrehende C-Artikel und Reservebestände in die hinteren Felder. Bei sehr glatten Aluprofilen oder Kunststoffrohren empfehlen wir zusätzlich eine Endsicherung am vorderen Holmende (separat erhältlich), um ein Herausrollen beim Eintragen weiterer Profile sicher auszuschließen. Ein fortlaufendes Nummerierungssystem pro Holm-Ebene (z. B. „P-01" bis „P-25") erleichtert die Hinterlegung im ERP-System und beschleunigt Ein- und Auslagerungen messbar.
