Lagerbühne NEDCON ST1 Grundfeld 4.400 × 4.600 mm, Bauhöhe 3.200 mm

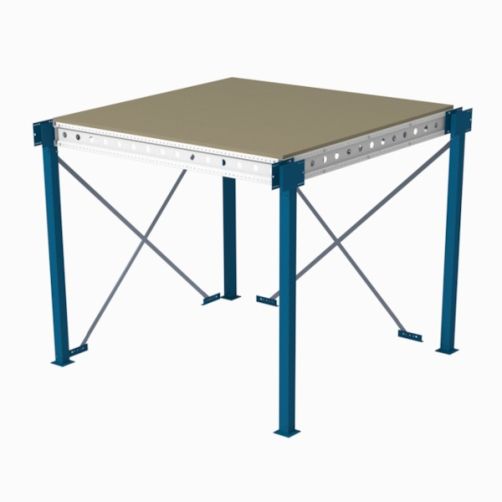

Mit dem Grundfeld beginnt jede NEDCON ST1 Lagerbühne. Es steht als einziges Feld für sich allein und bringt deshalb den vollständigen Satz mit: vier Stützen, die umlaufenden Sigmaträger, den Spanplattenbelag und die beiden Kreuzstreben, die die Konstruktion gegen waagerechte Kräfte sichern. Eine Bühne enthält genau ein Grundfeld — alle weiteren Felder schließen daran an und nutzen dessen Stützen und Träger mit. Bereits auf diesem einen Feld stehen 20,24 m² begehbare Fläche zur Verfügung, und der Vertikalverband ist darin enthalten und wird nicht zusätzlich berechnet.

Auf einen Blick

• 20,24 m² begehbare Fläche je Feld
• 450 kg/m² Flächenlast
• 2.902 mm lichte Höhe unter den Trägern
• 3.200 mm Oberkante Bodenbelag
• 1.254,7 kg Eigengewicht je Feld
• Kreuzaussteifung und Spanplattenbelag im Lieferumfang

Fläche und Traglast

Mit 20,24 m² gehört dieses Rastermaß zu den beiden größten der Baureihe. Die weiten Stützenabstände schaffen unter der Bühne zusammenhängende Flächen, wie sie für Fertigungsinseln, Packplätze oder breite Verkehrswege gebraucht werden. Größere Felder bedeuten längere Träger und damit mehr Gewicht — hier 1.254,7 kg, verteilt auf vier Stützen und die zugehörigen Sigmaträger. Die Ebene ist auf 450 kg/m² ausgelegt.Für rund 100 m² Bühnenfläche genügen 5 Felder.

Was unter der Bühne bleibt

Bei einer Belagoberkante von 3.200 mm bleiben 2.902 mm lichte Höhe unter den Trägern. Die mittlere Bauhöhe ist der übliche Kompromiss zwischen nutzbarer Höhe unten und Restluft nach oben: Gegenüber der niedrigsten Ausführung gewinnen Sie 400 mm, ohne die Hallenhöhe schon auszureizen. Damit lassen sich unter der Bühne höhere Regale stellen oder Arbeitsplätze einrichten, über denen noch Kopffreiheit bleibt. Vergleichen Sie den Wert mit der Höhe Ihrer Geräte, nicht mit der Zahl aus der Bezeichnung. Über den 20,24 m² dieses Feldes verlieren Sie im Gegenzug 400 mm gegenüber der niedrigen Ausführung.

Wie die Bühne weiterwächst

Für jedes angrenzende Feld wählen Sie ein Anbaufeld: in der Tiefe, in der Breite oder als Anschlussfeld zwischen zwei gesetzten Nachbarn. Weil diese Felder Stützen und Träger mit dem Bestand teilen, kosten sie weniger als dieses Grundfeld. Geländer, Treppe und Palettenübergabe werden getrennt bestellt und richten sich danach, wo die Bühne offen bleibt. Für die Planung entscheidend bleiben zwei Zahlen: 2.902 mm lichte Höhe darunter und 1.254,7 kg Eigengewicht dieses Feldes.
