Lagerbühne NEDCON ST1 Grundfeld 4.000 × 4.200 mm, Bauhöhe 3.500 mm

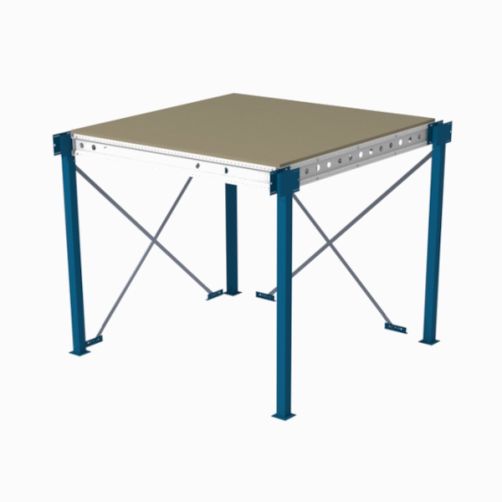

Mit dem Grundfeld beginnt jede NEDCON ST1 Lagerbühne. Es steht als einziges Feld für sich allein und bringt deshalb den vollständigen Satz mit: vier Stützen, die umlaufenden Sigmaträger, den Spanplattenbelag und die beiden Kreuzstreben, die die Konstruktion gegen waagerechte Kräfte sichern. Eine Bühne enthält genau ein Grundfeld — alle weiteren Felder schließen daran an und nutzen dessen Stützen und Träger mit. Bereits auf diesem einen Feld stehen 16,8 m² begehbare Fläche zur Verfügung, und der Vertikalverband ist darin enthalten und wird nicht zusätzlich berechnet.

Auf einen Blick

• 16,8 m² begehbare Fläche je Feld
• 450 kg/m² Flächenlast
• 3.202 mm lichte Höhe unter den Trägern
• 3.500 mm Oberkante Bodenbelag
• 1.153,7 kg Eigengewicht je Feld
• Kreuzaussteifung und Spanplattenbelag im Lieferumfang

Fläche und Traglast

16,8 m² je Feld — dieses Raster wird gewählt, wenn unter der Bühne wenige Stützen stehen sollen. Das zahlt sich überall dort aus, wo darunter rangiert wird oder Regale in langen Reihen laufen: Jede Stütze, die nicht gesetzt werden muss, ist ein Hindernis weniger. Ausgelegt ist die Ebene auf 450 kg/m². Mit 1.153,7 kg und vier mitgelieferten Stützen gehört das Feld zur schwereren Hälfte der Baureihe.Rund 100 m² Bühnenfläche erreichen Sie mit 6 Feldern.

Was unter der Bühne bleibt

Mit 3.500 mm Belagoberkante bleiben 3.202 mm lichte Höhe unter den Trägern. Das ist die größte Bauhöhe der Baureihe; sie wird gewählt, wenn unter der Bühne mit Flurförderzeugen gearbeitet oder hoch gestapelt wird. Gegenüber der mittleren Ausführung kommen 300 mm hinzu. Achten Sie darauf, dass oben genug Restluft bleibt: Über dem Belag brauchen Sie die Geländerhöhe von 1.050 mm bis zur Pfostenoberkante und darüber hinaus Arbeitsraum. In niedrigen Hallen entscheidet genau das darüber, ob sich die 16,8 m² dieses Feldes oben noch sinnvoll nutzen lassen.

Wie die Bühne weiterwächst

Für jedes angrenzende Feld wählen Sie ein Anbaufeld: in der Tiefe, in der Breite oder als Anschlussfeld zwischen zwei gesetzten Nachbarn. Weil diese Felder Stützen und Träger mit dem Bestand teilen, kosten sie weniger als dieses Grundfeld. Geländer, Treppe und Palettenübergabe werden getrennt bestellt und richten sich danach, wo die Bühne offen bleibt. Für die Planung entscheidend bleiben zwei Zahlen: 3.202 mm lichte Höhe darunter und 1.153,7 kg Eigengewicht dieses Feldes.
