Lagerbühne NEDCON ST1 Grundfeld 3.500 × 3.600 mm, Bauhöhe 2.800 mm

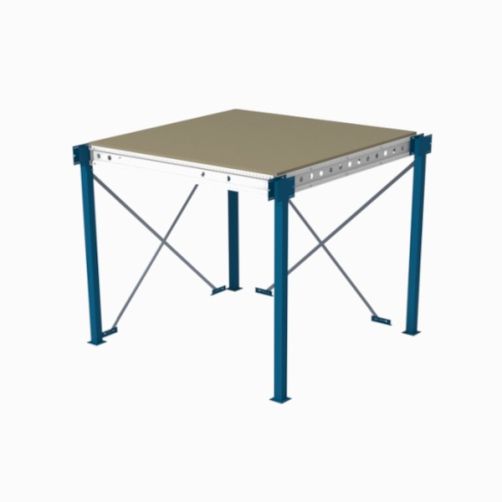

Mit dem Grundfeld beginnt jede NEDCON ST1 Lagerbühne. Es steht als einziges Feld für sich allein und bringt deshalb den vollständigen Satz mit: vier Stützen, die umlaufenden Sigmaträger, den Spanplattenbelag und die beiden Kreuzstreben, die die Konstruktion gegen waagerechte Kräfte sichern. Eine Bühne enthält genau ein Grundfeld — alle weiteren Felder schließen daran an und nutzen dessen Stützen und Träger mit. Bereits auf diesem einen Feld stehen 12,6 m² begehbare Fläche zur Verfügung, und der Vertikalverband ist darin enthalten und wird nicht zusätzlich berechnet.

Auf einen Blick

• 12,6 m² begehbare Fläche je Feld
• 450 kg/m² Flächenlast
• 2.502 mm lichte Höhe unter den Trägern
• 2.800 mm Oberkante Bodenbelag
• 804,9 kg Eigengewicht je Feld
• Kreuzaussteifung und Spanplattenbelag im Lieferumfang

Fläche und Traglast

Mit 12,6 m² je Feld liegt dieses Rastermaß im mittleren Bereich der Baureihe. Es ist der übliche Kompromiss: unten bleiben die Stützenabstände groß genug für Regalreihen und Arbeitsplätze, oben entsteht eine Fläche, die sich ohne viele Felder auf eine brauchbare Größe bringen lässt. Die Ebene ist auf 450 kg/m² ausgelegt. Dieses Feld wiegt 804,9 kg und enthält vier der Stützen, die es tragen.Für rund 100 m² Bühnenfläche rechnen Sie mit 8 Feldern.

Was unter der Bühne bleibt

Die Oberkante des Bodenbelags liegt auf 2.800 mm. Darunter bleiben 2.502 mm lichte Höhe frei, gemessen bis zur Unterkante der Träger — nicht bis zur Belagunterseite. Zwischen beiden Maßen liegen die 260 mm Trägerhöhe und die 38 mm Spanplatte. Das ist die niedrigste Bauhöhe der Baureihe und passt, wo unter der Bühne gelagert und von Hand kommissioniert wird. Für Flurförderzeuge mit angehobener Gabel ist sie in der Regel zu knapp; prüfen Sie die Durchfahrtshöhe Ihrer Geräte, bevor Sie sich festlegen. Nach oben bleibt bei dieser Ausführung die meiste Restluft — ein Vorteil in niedrigen Hallen, in denen über den 12,6 m² noch Regalhöhe gebraucht wird.

Wie die Bühne weiterwächst

Für jedes angrenzende Feld wählen Sie ein Anbaufeld: in der Tiefe, in der Breite oder als Anschlussfeld zwischen zwei gesetzten Nachbarn. Weil diese Felder Stützen und Träger mit dem Bestand teilen, kosten sie weniger als dieses Grundfeld. Geländer, Treppe und Palettenübergabe werden getrennt bestellt und richten sich danach, wo die Bühne offen bleibt. Für die Planung entscheidend bleiben zwei Zahlen: 2.502 mm lichte Höhe darunter und 804,9 kg Eigengewicht dieses Feldes.
