Kragarmregal MULTISTRONG H Komplettregal 4000×4000×1000 mm, 505 kg Armlast, einseitig – META

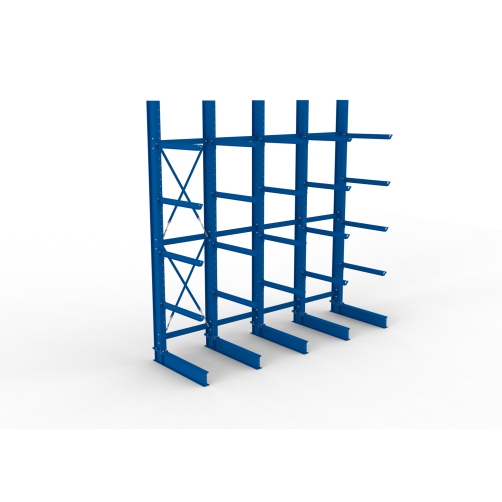

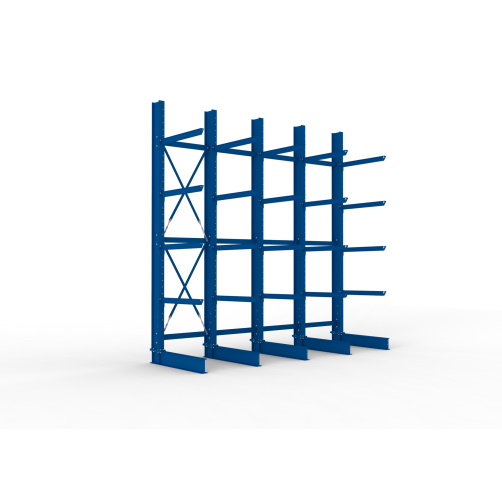

Dieses META MULTISTRONG H Kragarmregal in der schweren Lastklasse H ist als Komplettregal konzipiert und bietet auf 4.000 mm Höhe und 4.000 mm Breite eine leistungsstarke Lagerlösung für Langgut und sperrige Güter wie Rohre, Stangen, Profile, Bleche, Holz, Platten und Kabelkanäle. Die einseitige Bauweise macht es ideal für die Wandaufstellung, wo es die gesamte verfügbare Raumhöhe konsequent ausnutzt.

Konstruktion & Tragkraft

Das Schraubregal basiert auf massiven Ständern aus dem Stahlprofil IPE 200 — die breiteren Flansche dieses Profils sorgen gegenüber schmaleren IPE-Typen für eine deutlich höhere Biegefestigkeit und Verwindungssteifigkeit unter Schwerlastbedingungen. Die Konstruktion umfasst 5 Ständer und 4 Felder. Insgesamt stehen 4 Kragarme zur Verfügung, die zusammen mit der Fußebene 5 Lagerebenen ergeben. Jeder Kragarm trägt bis zu 505 kg; die untere Fußebene ist mit einer Fußlast von 505 kg ausgelegt. Die Kragarme sind im 100-mm-Raster höhenverstellbar und passen sich damit flexibel an unterschiedliche Lagerguthöhen an. Kragarme und Ständer sind pulverbeschichtet in RAL 5010 enzianblau und entsprechen dem typischen META-Farbschema für Schwerlastlösungen; die Ausfachung ist in RAL 5010 enzianblau ausgeführt.

Typische Einsatzbereiche

Das MULTISTRONG H der Lastklasse H ist für die anspruchsvollsten Lagerbereiche ausgelegt, in denen schweres und sperriges Langgut gelagert wird. Typische Güter sind:

• Stahlrohre, Rundstangen und Vierkantprofile
• Flachstahl, Bleche und Trapezbleche
• Holzlatten, Bretter, Kanthölzer und Platten
• Teppich- und Bodenbelagsrollen
• Kabelkanäle, Leitungsrohre und ähnliches Installationsmaterial

Die einseitige Nutzung erlaubt die Aufstellung direkt an der Hallenwand und spart damit Gangfläche. Mit einer Nutztiefe von 1.000 mm nimmt das Regal auch großformatige Profile sicher auf.

Technische Daten im Überblick

• System: META MULTISTRONG H, Lastklasse H
• Regaltyp: Komplettregal, Einfachregal (einseitig)
• Aufbauart: Schraubregal
• Abmessungen (H × B × T): 4.000 × 4.000 × 1.000 mm
• Armlast je Kragarm: 505 kg
• Fußlast: 505 kg
• Lagerebenen: 5 (inkl. Fußebene)
• Kragarme: 4
• Anzahl Felder: 4, Anzahl Ständer: 5
• Ständerprofil: IPE 200
• Höhenverstellung der Kragarme: 100-mm-Raster
• Oberfläche Kragarme und Ständer: RAL 5010 enzianblau, pulverbeschichtet
• Oberfläche Ausfachung: RAL 5010 enzianblau

Sicherheit, Kippsicherung & normgerechter Betrieb

Einseitige Kragarmregale erzeugen durch die einseitige Beladung ein deutliches Kippmoment in Armrichtung. Für dieses Regal ist die Kippsicherung ausdrücklich vorgeschrieben: Eine Wand- oder Bodenbefestigung muss vor der Inbetriebnahme fachgerecht ausgeführt werden. Wand- und Bodendübel sind auf die tatsächliche Wandkonstruktion und die auftretenden Kräfte auszulegen — im Zweifelsfall ist eine statische Berechnung durch einen Fachbetrieb einzuholen.

Für den sicheren Betrieb gelten folgende Grundregeln:

• Beladung von unten nach oben: Schwere Güter auf die untere Fußebene und die unteren Kragarme legen, um den Schwerpunkt niedrig zu halten.
• Gleichmäßige Lastverteilung: Die zulässige Armlast von 505 kg je Kragarm ist eine Einzellast — sie darf nicht durch Schwerpunktverschiebung oder punktuelle Belastung überschritten werden.
• Belastungsschild: Gemäß DGUV Information 208-043 ist ein gut sichtbares Belastungsschild mit den zulässigen Lastangaben anzubringen.
• Regelmäßige Inspektion: Ortsfeste Regale unterliegen nach DIN EN 15635 einer mindestens jährlichen Prüfung durch eine befähigte Person. Beschädigte oder verformte Kragarme und Ständer sind sofort zu sperren und nur durch Originalersatzteile zu ersetzen.

Die solide IPE-200-Ständerkonstruktion und die verschraubte Aufbauart des MULTISTRONG H ermöglichen eine präzise und dauerhaft stabile Montage — Voraussetzung für den normgerechten Betrieb in gewerblichen und industriellen Lagerbereichen.
