Kabeltrommelregal Anbauregal 5500×1100×1100 mm, 1.000 kg Fachlast – META

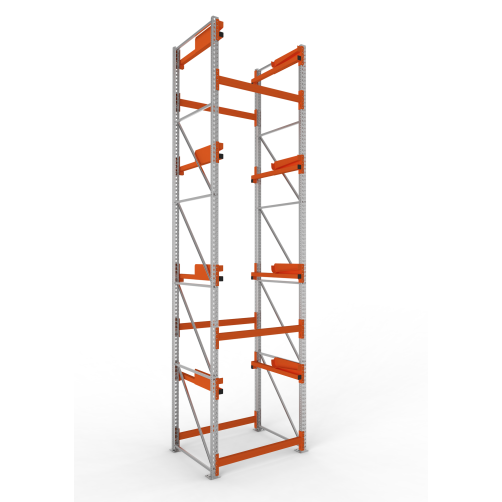

Dieses einseitig bediente Kabeltrommelregal von META aus dem System MULTIPAL ist als Anbauregal in Schraubbauweise ausgeführt und speziell für die platzsparende, geordnete Lagerung von Kabeltrommeln in Industrie-, Elektrohandels- und Baubetrieben konzipiert. Die Konstruktion aus verzinktem Stahl setzt auf das bewährte Rahmenprofil 85/20, das eine hohe Formstabilität auch bei dauerhaft vollständig ausgelasteten Ebenen gewährleistet.

Abmessungen und Aufbau

Das Regal erreicht eine Gesamthöhe von 5.500 mm bei einer Breite von 1.100 mm und einer Tiefe von 1.100 mm. Mit vier Traversenebenen stehen vier vollwertige Lagerebenen zur Verfügung. Der Zugriff auf gelagerte Kabeltrommeln erfolgt einseitig; das Regal ist für den Betrieb mit einem Bediengerät (z. B. Kommissionierstapler oder Regalbediengerät) ausgelegt und fügt sich damit direkt in mechanisierte Lagersysteme ein.

Als Anbauregal teilt es eine Rahmenseite mit einem benachbarten Grundregal und ermöglicht so eine besonders flächeneffiziente Erweiterung bestehender Lageranlagen ohne zusätzliche Standerfläche für jeden weiteren Regalabschnitt.

Tragfähigkeiten und Planungsgrundlagen

Die Fachlast beträgt 1.000 kg pro Ebene; die Feldlast liegt bei 5.500 kg pro Feld. Diese Werte gelten ausschließlich für statisch gleichmäßig verteilte Lasten unter den im META-System definierten Einsatzbedingungen. Beim Betrieb mit Kabeltrommel-Traversen sind die tatsächlichen Auflagerpunkte und die Lastverteilung zu berücksichtigen, da Punktlasten durch schwere Einzeltrommeln die zulässige Fachlast lokal beanspruchen können.

Die Verbindung aller Bauteile erfolgt durch Schrauben (Schraubregal), was eine präzise Ausrichtung aller Ebenen ermöglicht und eine sichere Basis für den Betrieb mit Flurförderzeugen und Bediengeräten darstellt. Die Höhenverstellung der Traversenebenen richtet sich nach dem Lochraster des Rahmenprofils 85/20.

Die Oberfläche ist verzinkt; das Regal ist damit korrosionsbeständig und für den Einsatz in typischen Lager- und Produktionshallen geeignet.
