Fassregal Anbauregal 2500x1350x800 mm für 6x200 l Fässer liegend

Fassregal Anbauregal 2500 x 1350 x 800 mm – zur Erweiterung Ihrer 3-Ebenen-Fasslager-Zeile für je 6 Fässer à 200 Liter liegend

Mit dem Fassregal Anbauregal in 2.500 mm Bauhöhe erweitern Sie eine vorhandene 3-Ebenen-Fasslager-Zeile um ein zusätzliches Anbaufeld mit 6 weiteren Plätzen für 200-Liter-Fässer in liegender Bauweise sowie einer weiteren integrierten Bodenwanne mit 215 Litern Auffangvolumen. Da sich das Anbauregal eine Stütze mit dem vorangehenden Regal teilt, sparen Sie gegenüber einem zweiten Grundregal Material, Stellfläche und Kosten. Mit 3 Lagerebenen für je 2 Fässer, einer Bauhöhe von 2.500 mm und der bewährten SCHULTE Palettenregal-Konstruktion bietet jedes Anbaufeld die gleiche hohe Flächeneffizienz und den gleichen Umweltschutz-Standard wie das Grundregal – nur wirtschaftlicher.

Wichtiger Hinweis: Nur in Kombination mit Grundregal nutzbar

Dieses Anbauregal wird ohne zweite Stützenkonstruktion geliefert und kann nur an ein bereits vorhandenes Fassregal-Grundregal in 2.500 mm Bauhöhe (Art.-Nr. 46966) angeschlossen werden. Soll das Regal frei stehen, bestellen Sie bitte stattdessen das Grundregal. Pro Grundregal lassen sich beliebig viele Anbauregale aneinanderreihen.

Auf einen Blick

• 3 Lagerebenen für je 2 Fässer à 200 Liter = 6 zusätzliche Fass-Lagerplätze pro Anbaufeld
• Bis zu 1.200 Liter zusätzliches Lagervolumen pro Anbaufeld auf nur 1,1 m² Stellfläche
• Liegende Lagerung – ideal für Fässer mit Auslaufhahn und Tropfentnahme
• Zusätzliche Bodenwanne 1.330 x 1.200 mm mit 215 Litern Auffangvolumen

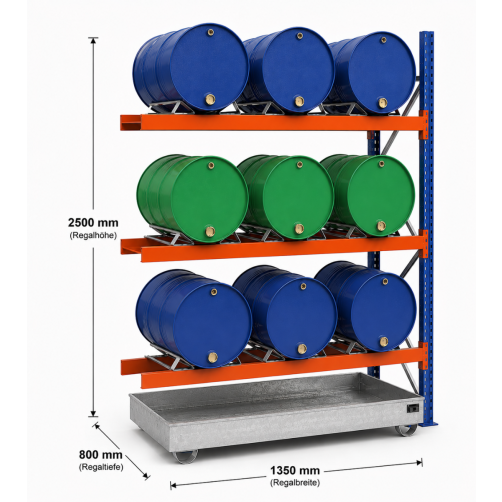

• Außenmaße H x B x T: 2.500 x 1.350 x 800 mm
• Palettenregal-Konstruktion mit blauer Stütze, Fußplatte blau, Holme RAL 2004 reinorange, Fachwerk verzinkt

Anbauregal vs. Grundregal – das ist der Unterschied

Das Anbauregal nutzt die bereits vorhandene Endstütze des Grundregals als ersten Auflagepunkt und benötigt deshalb nur eine zusätzliche Stütze statt zwei. Sie sparen pro Anbaufeld die Kosten einer kompletten Stütze samt Fußplatte sowie die Stellfläche, die diese Stütze beanspruchen würde. Bei einer 3-Ebenen-Fasslager-Zeile mit z. B. 5 Feldern entspricht das einer Einsparung von 4 Stützen gegenüber 5 einzelnen Grundregalen – ein erheblicher Kostenvorteil bei der Einrichtung größerer Hoch-Gefahrstofflager mit optimierter Flächennutzung.

6 zusätzliche Fass-Plätze auf nur 1,1 m² – maximale Flächeneffizienz

Mit jedem Anbaufeld erweitern Sie Ihre Fasslager-Zeile um 6 Lagerplätze für 200-l-Fässer und bis zu 1.200 Liter zusätzliches Lagervolumen – auf nur rund 1,1 m² Stellfläche. Die 3-Ebenen-Bauweise nutzt die Hallenhöhe konsequent aus und ist damit prädestiniert für:

• Industrielager mit ausreichender Hallenhöhe (mindestens 2,7 m Lichthöhe), aber begrenzter Grundfläche
• Großbetriebe, die viele Fasssorten parallel auf engem Raum bevorraten
• Standorte mit hohen Mietkosten pro Quadratmeter, bei denen Stellflächenoptimierung wirtschaftlich entscheidend ist
• Bestehende 3-Ebenen-Fasslager, die bedarfsgerecht erweitert werden sollen

Liegende Fasslagerung – warum sie sich lohnt

Wie das Grundregal nutzt auch das Anbauregal das Prinzip der liegenden Fasslagerung. Vorteile in der täglichen Lagerpraxis: Fässer mit Auslaufhahn lassen sich direkt am Lagerplatz zapfen, ohne dass sie umgesetzt werden müssen. Die Tropfentnahme über einen Auslaufhahn oder eine Zapfpistole erfolgt sauber und ohne Verschüttung, da eventuelle Restmengen unmittelbar in die darunterliegende Bodenwanne abfließen. Bei der 3-Ebenen-Variante haben Sie zusätzlich den Vorteil, mehrere Sorten gleichzeitig auf Greifhöhe bereitzustellen – ergonomisch ausgewogen verteilt über die gesamte Regalhöhe.

Zusätzliche Bodenwanne mit 215 l Auffangvolumen pro Anbaufeld

Jedes Anbaufeld bringt seine eigene Bodenwanne in verzinkter Ausführung mit. So bleibt das Schutzkonzept Ihrer Fasslager-Zeile durchgängig: Auch jede zusätzliche Lagerposition ist mit einem ausreichend dimensionierten Auffangvolumen gegen Leckagen abgesichert. Mit 215 Litern pro Wanne erfüllt jedes Anbaufeld die Vorgabe der AwSV, nach der das Auffangvolumen mindestens dem Volumen des größten Einzelgebindes (hier: 200 Liter) entsprechen muss – mit zusätzlicher Sicherheitsreserve.

WHG- und AwSV-konforme Lagerung über die gesamte Zeile

Bei der Lagerung wassergefährdender Stoffe schreiben das Wasserhaushaltsgesetz (WHG §62) und die AwSV ein geeignetes Rückhaltesystem für jede Lagerposition vor. Da das Anbauregal eine eigene Bodenwanne mitbringt, ist Ihre gesamte 3-Ebenen-Fasslager-Zeile durchgängig WHG- und AwSV-konform – unabhängig davon, wie viele Anbaufelder Sie ergänzen. So vermeiden Sie Umweltschäden, Bußgelder und kostenintensive Bodensanierungen.

Massive Palettenregal-Konstruktion

Wie das Grundregal basiert das Anbauregal auf der bewährten SCHULTE Palettenregal-Stützenkonstruktion – mit blau lackierter Massivstütze und massiver, blauer Fußplatte für maximale Standfestigkeit. Die Holme tragen die Fässer sicher in der jeweiligen Ebene und sind in Signalfarbe RAL 2004 reinorange ausgeführt. Das innere Fachwerk ist verzinkt und korrosionsgeschützt – beständig gegen Tropfverluste und Reinigungsflüssigkeiten.

Einheitliches Erscheinungsbild der Fasslager-Zeile

Die Holme in RAL 2004 reinorange, die Stützen in Blau und das verzinkte Fachwerk sind farblich identisch zum Grundregal – Ihre 3-Ebenen-Fasslager-Zeile wirkt durchgehend einheitlich und professionell, unabhängig von der Anzahl der Anbaufelder. Die Signalfarben schaffen klare optische Orientierung in stark frequentierten Lagerbereichen.

Technische Daten im Überblick

• Artikel-Nr.: 46967
• Bauart: Fassregal Anbauregal, einseitige Beladung, 3 Ebenen
• Regalsystem: Palettenregal-Konstruktion
• Außenmaße H x B x T: 2.500 x 1.350 x 800 mm
• Feldbreite / Holmlänge: 1.350 mm
• Anzahl Lagerebenen: 3 (für je 2 Fässer)
• Anzahl Fässer pro Anbaufeld: 6 Stück à 200 Liter, liegend
• Gesamtlagervolumen Fässer pro Anbaufeld: bis zu 1.200 Liter
• Bodenwanne: 1.330 x 1.200 mm, verzinkt
• Auffangvolumen Bodenwanne: 215 Liter
• Bodenwanne inkl. Gitterrost: nein
• Oberfläche Fachwerk: verzinkt
• Oberfläche Holme: RAL 2004 reinorange
• Oberfläche Stütze: blau lackiert
• Oberfläche Fußplatte: blau lackiert
• Lieferzustand: demontiert, Rahmen lose
• Voraussetzung: passendes Grundregal (Art.-Nr. 46966) muss vorhanden sein

So planen Sie Ihre 3-Ebenen-Fasslager-Zeile

Mit dem Anbauregal lässt sich die Lagerkapazität bedarfsgerecht skalieren. Berechnung der Gesamtkapazität:

• 1 Grundregal: 6 Fass-Plätze (1.200 l Fassvolumen), 1 Bodenwanne mit 215 l Auffangvolumen
• 1 Grundregal + 1 Anbauregal: 12 Fass-Plätze (2.400 l), 2 Bodenwannen mit 430 l Auffangvolumen
• 1 Grundregal + 2 Anbauregale: 18 Fass-Plätze (3.600 l), 3 Bodenwannen mit 645 l Auffangvolumen
• 1 Grundregal + 4 Anbauregale: 30 Fass-Plätze (6.000 l), 5 Bodenwannen mit 1.075 l Auffangvolumen
• Faustregel: Jedes weitere Anbauregal ergänzt 6 Fass-Lagerplätze, 1.200 l Fassvolumen und 215 l zusätzliches Auffangvolumen

Geeignete Lagergüter

• Mineralöle und Schmierstoffe: Motorenöle, Getriebeöle, Hydrauliköle in verschiedenen Sorten
• Treibstoffe und Heizöl: Diesel, Heizöl in 200-l-Fässern
• Lacke und Farben: lösemittelhaltige Lacke, Verdünner, Lasuren
• Reinigungs- und Lösemittel: Industriereiniger, Entfetter
• Chemikalien: Frostschutzmittel, Kühlmittel, Korrosionsschutzmittel
• Lebensmittelnahe Flüssigkeiten: Speiseöle, Sirupe in der Lebensmittelindustrie

Wichtig: Vor der Lagerung ist immer die Beständigkeit der Bodenwanne gegen das konkrete Lagergut zu prüfen. Bei aggressiven Säuren oder Laugen empfehlen wir den Einsatz von Edelstahl- oder Kunststoff-Auffangwannen. Sprechen Sie uns gerne an.

Typische Einsatzbereiche

• Größere Industriebetriebe mit ausreichender Hallenhöhe und knapper Lagerfläche
• Maschinen- und Anlagenbau mit umfangreichem Schmierstoffsortiment
• Großlackierereien und Druckereien mit hohem Lack- und Lösemittelverbrauch
• Chemiehandel und Großhandel mit dichter Fassbevorratung
• Land- und Forstwirtschaftliche Großbetriebe mit verschiedenen Treibstoff- und Schmierstoffsorten
• Pharma- und Kosmetikbetriebe mit vielen Wirkstoff- und Hilfsstoffvarianten
• Lebensmittel- und Getränkeindustrie: Speiseöle, Sirupe, Aromen in vielen Sorten
• Galvaniken und Oberflächenveredler: Prozesschemikalien in 200-l-Fässern

Beliebig erweiterbar – das System wächst mit

An jedes Anbauregal können Sie wiederum ein weiteres Anbauregal anschließen – die 3-Ebenen-Fasslager-Zeile lässt sich praktisch unbegrenzt fortsetzen. Sollte Ihr Fassbestand wachsen, bestellen Sie einfach ein weiteres Anbaufeld nach. Auch ergänzendes Zubehör wie Anfahrschutz, Notfall-Bindemittel-Sets oder zusätzliche Auffangwannen erhalten Sie bei uns auf Anfrage.

Aufstellung und Sicherheitshinweise

Aufgrund der Höhe von 2.500 mm und der erheblichen Lasten durch bis zu 6 vollbefüllte 200-l-Fässer pro Anbaufeld (Gesamtgewicht je nach Inhalt rund 1,3 bis 1,5 Tonnen pro Feld) empfehlen wir dringend eine Bodenverankerung gemäß DIN EN 15512 bzw. DGUV Regel 108-007 – das gilt für jedes einzelne Anbaufeld. Bei dem schmalen Höhen-/Tiefenverhältnis von 2.500 mm Höhe zu 800 mm Tiefe (Verhältnis 3,1:1) ist die Verankerung besonders wichtig, um Kipprisiken auszuschließen. Die Fußplatte ist mit entsprechenden Bohrungen versehen. Geeignetes Befestigungszubehör (Dübel, Schlaganker) erhalten Sie bei uns auf Anfrage. Beachten Sie zusätzlich die regelmäßige Sichtprüfung der Bodenwannen auf Beschädigungen, Korrosion oder undichte Stellen gemäß AwSV sowie die jährliche Regalprüfung durch eine befähigte Person nach DIN EN 15635 – das gilt für die gesamte 3-Ebenen-Fasslager-Zeile inkl. aller Anbaufelder. Prüfen Sie vor der Aufstellung die Tragfähigkeit Ihres Hallenbodens.

Wichtiger Hinweis zur Beladung der oberen Ebene

Die oberste Ebene befindet sich auch beim Anbauregal in einer Höhe, die ein direktes manuelles Einsetzen von 200-l-Fässern unmöglich macht. Für die Beladung der oberen Lagerebene benötigen Sie zwingend einen Gabelstapler oder Hubwagen mit ausreichender Hubhöhe. Stellen Sie sicher, dass vor der gesamten Fasslager-Zeile ausreichend Manövrierfläche für Ihr Flurförderzeug zur Verfügung steht – mindestens 3 m freie Anfahrtsfläche werden empfohlen.

Qualität Made in Germany – 5 Jahre Gewährleistung

Das Anbauregal wird wie das Grundregal in Sundern (Sauerland) gefertigt und entspricht den Anforderungen der DIN EN 15512 für Palettenregalsysteme. SCHULTE Lagertechnik gewährt 5 Jahre Gewährleistung auf Material- und Verarbeitungsfehler. Als autorisierter SCHULTE-Fachhändler liefern wir direkt ab Werk – inklusive Fachberatung, Planungsservice und optionalem Montageservice.

Praxis-Tipp: Bei größeren 3-Ebenen-Fasslager-Zeilen lohnt sich eine konsequente Etagen-Strategie kombiniert mit zonenweiser Sortenzuordnung. Reservieren Sie die unteren Ebenen (Greifhöhe) konsequent für schnelldrehende A-Sorten in allen Anbaufeldern – das verhindert, dass Stapler ständig für Routineabgriffe in der mittleren Ebene rangieren müssen. Die mittlere Ebene eignet sich für B-Sorten mit wöchentlichem Verbrauch, die obere Ebene für C-Sorten und Reservebestände. Beschriften Sie jedes Fass gut sichtbar mit GHS-Gefahrensymbol, Inhalt, Anbruchdatum und WGK – und führen Sie eine zentrale Bestandsliste mit Lagerposition für alle Fässer. Halten Sie pro Fasslager-Zeile mindestens ein Notfall-Set mit Bindemittel für 200-l-Leckagen in Reichweite vor. Bei Stapler-Beladung der oberen Ebene ist zusätzlich ein Anfahrschutz an den vorderen Stützen jedes Anbaufelds dringend zu empfehlen – die häufigeren Anfahrten im Vergleich zu 2-Ebenen-Regalen erhöhen das Risiko von Beschädigungen erheblich. Eine kombinierte Lösung aus Fassregal, Anbaufeldern, Auffangwannen, Anfahrschutz und Notfallplan bildet ein abgestimmtes Sicherheitskonzept für die optimal flächengenutzte WHG-/AwSV-konforme Fasslagerung in größerem Maßstab.
